Защита трансформаторной площадки подстанции 110 кВ

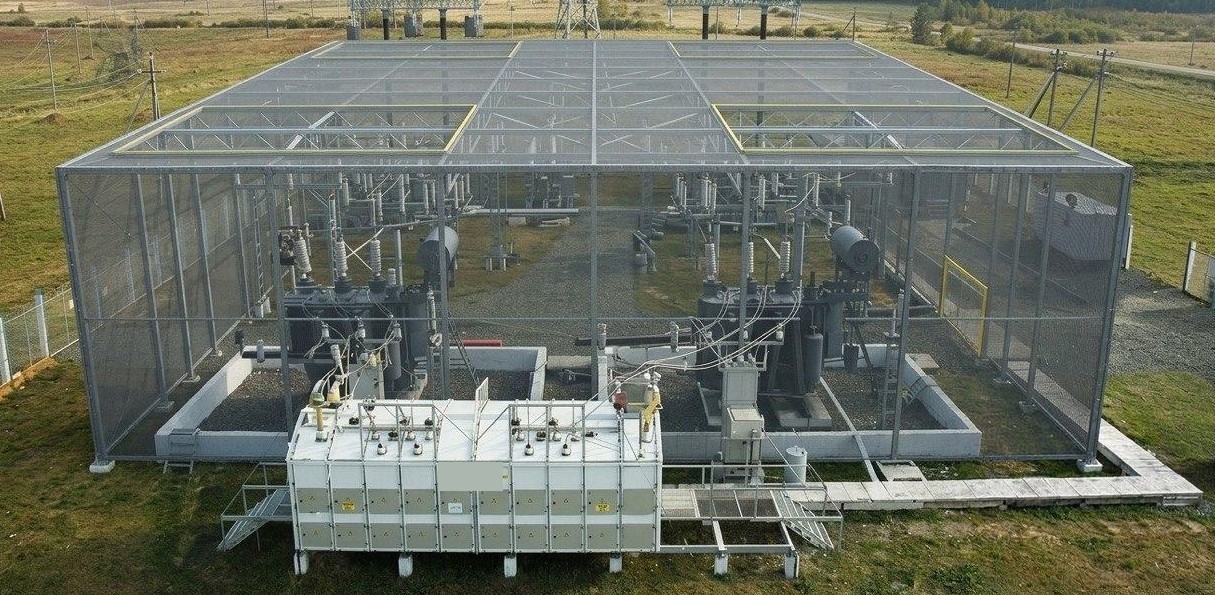

Проект стационарного защитного сетчатого сооружения над двумя силовыми трансформаторами действующей подстанции 110/10 кВ. Автономный пространственный стальной каркас с опорами по внешнему контуру: нагрузка на порталы ОРУ и здания не передаётся, внутри защищаемой зоны опор нет.
Паспорт объекта
| Тип сооружения | Стационарное защитное сетчатое сооружение над трансформаторной площадкой |
|---|---|
| Отрасль | Энергетика |
| Объект | Трансформаторная площадка действующей подстанции 110/10 кВ |
| Защищаемое оборудование | Два силовых масляных трансформатора 110/10 кВ с вводами и системами охлаждения |
| Схема сооружения | Единый каркас над площадкой, опоры по внешнему контуру |
| Опирание | Полностью автономное — нагрузка на порталы ОРУ и здания не передаётся |
| Защищаемая зона | 45 × 30 м, 1 350 м² в плане |
| Шаг опор | 9 м вдоль длинных сторон |
| Свободный пролёт | 30 м поперёк площадки, без внутренних опор |
| Высота каркаса | Верх +15,0 м, низ полотна +14,0 м |
| Боковое заполнение | По четырём сторонам до примыкания к верхнему полотну; со стороны ремонтного проезда — съёмные секции |
| Съёмные секции | Демонтажный проём 10 × 8 м над каждым трансформатором; разборный шаг 9 м на ремонтной стороне |
| Полотно | Высокопрочное полимерное без металлических нитей, ячейка 50 × 50 мм, верх и бок |
| Фундаменты | Отдельные, на буронабивных сваях, вне маслоприёмников, кабельных каналов и ремонтных путей |
| Организация монтажа | Две очереди по зонам трансформаторов, без полного отключения подстанции |
| Состав работ | Обследование и трассировка, концепция, расчётное обоснование, рабочая документация |
| Год | 2026 |
Что входит в контур защиты
Под защиту берётся трансформаторная площадка: два силовых трансформатора 110/10 кВ с вводами и системами охлаждения в пределах принятого контура. Ошиновка и коммуникации, проходящие через границу, учитываются как сопряжения с технологическими проёмами.
Ячейки ОРУ, линейные порталы, ОПУ и ЗРУ в объём не входят: их защита рассматривается отдельным заданием. Такой выбор границы — компромисс между площадью сооружения и ценой потери: трансформатор такого класса ждут месяцами, линейную ячейку восстанавливают за дни.
Конструктивное решение

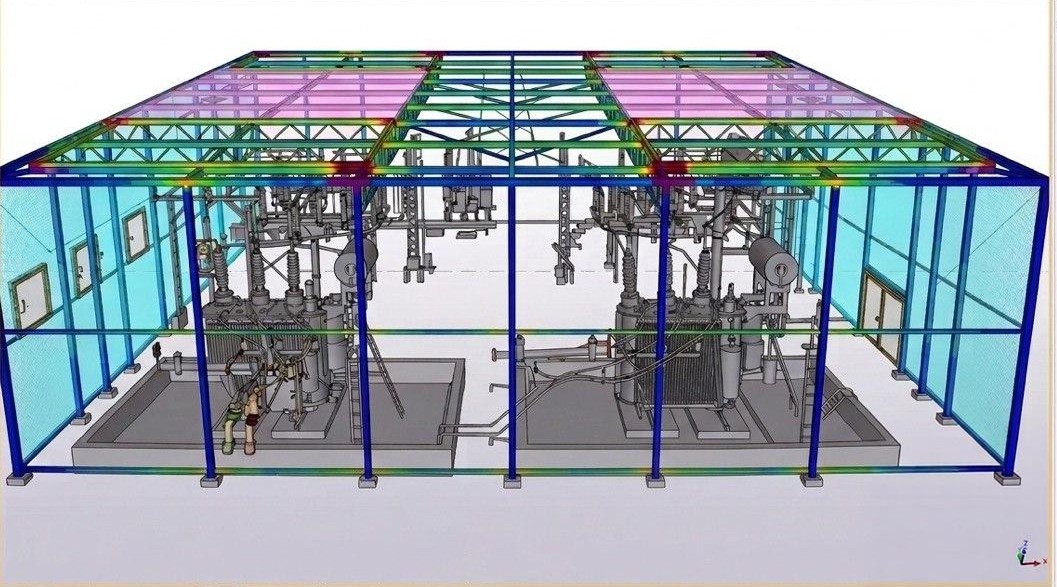

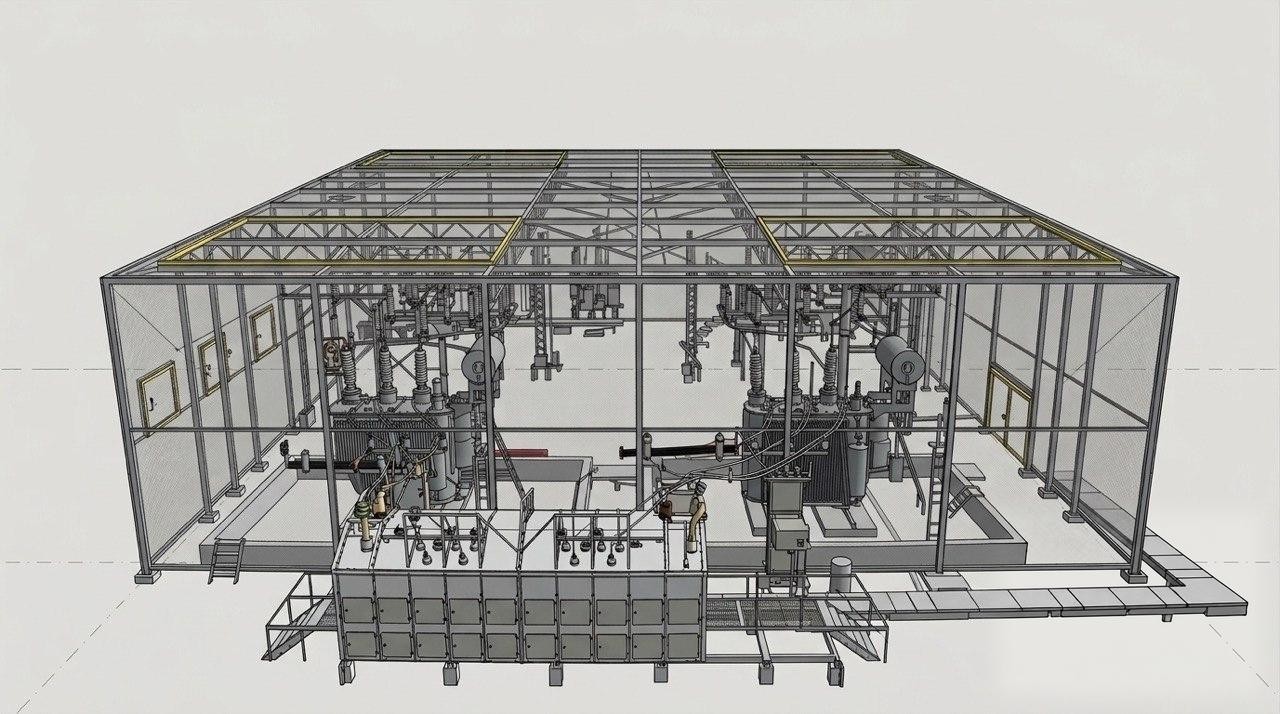

Единый пространственный стальной каркас над всей трансформаторной площадкой с опорами, вынесенными по внешнему контуру. Внутри защищаемой зоны опор нет: свободный пролёт 30 м поперёк площадки перекрывает обе трансформаторные ячейки и ремонтную зону между ними.
Сооружение полностью автономно. Нагрузка на существующие порталы ОРУ и здания не передаётся — это принципиальное требование эксплуатации: несущая способность порталов рассчитана на ошиновку и не имеет резерва под дополнительную конструкцию, а любое опирание потребовало бы их обследования и усиления.
Верхнее и боковое сетчатое заполнение — высокопрочное полимерное полотно без металлических нитей, ячейка 50 × 50 мм. Отказ от металлической сетки продиктован близостью к токоведущим частям 110 кВ.
Над каждым трансформатором предусмотрен демонтажный проём 10 × 8 м со съёмными элементами каркаса и полотна, а на ремонтной стороне разбирается один шаг между опорами. Замена трансформатора не требует разборки сооружения.
Что решали на действующей подстанции
Изоляционные расстояния
Расстояния от вводов трансформаторов и гибкой ошиновки до каркаса, тросов, креплений и заполнения проверены в расчётных положениях — с учётом отклонения проводов, деформаций каркаса и провиса полотна при обледенении. Основание — таблица 4.2.5 ПУЭ-7. Общий габарит сооружения соблюдения расстояний не гарантирует: проверка выполняется по каждому элементу в наихудшем положении.
Заземление
Проводящие части сооружения присоединены к заземляющему устройству подстанции; тросы, крепления и съёмные элементы имеют электрическую непрерывность. Трассы опор выбраны так, чтобы не пересекать существующие горизонтальные заземлители; в местах, где пересечение неизбежно, предусмотрено переустройство с сохранением непрерывности контура.
Молниезащита
Влияние нового каркаса на существующую систему молниезащиты проверено расчётом: зоны защиты, пути тока, опасные сближения с оборудованием. Высота конструкции сама по себе не делает её молниеприёмником — решение принято по результатам проверки.
Замена трансформатора
Демонтажные проёмы над трансформаторами и разборный шаг на ремонтной стороне обеспечивают перемещение и замену оборудования краном. Каркас рассчитан в том числе на временную схему со снятыми секциями.
Ограничения действующей площадки
| Близость токоведущих частей | все элементы сооружения рассматривались в перемещённом положении, а не только в проектном: отклонение проводов, деформации каркаса, провис полотна. |
|---|---|
| Насыщенность территории | кабельные каналы 10 кВ и вторичных цепей, маслоотводы, заземляющая сетка. Места опор определены по результатам трассировки в свободных зонах, вне маслоприёмников и ремонтных путей. |
| Ограниченные отключения | монтаж разбит на две очереди по зонам трансформаторов с согласованными отключениями затрагиваемого оборудования. Полного отключения подстанции не потребовалось. |
Вопросы, которые задаёт эксплуатация
Можно ли выполнить монтаж без полного отключения подстанции?
Не придётся ли разбирать сооружение при замене трансформатора?
Как сооружение увязано с заземлением и молниезащитой подстанции?
Не ухудшит ли сетка охлаждение трансформатора и не помешает ли пожаротушению?
Что с полотном при гололёде — не провиснет ли к вводам?
Нужна ли экспертиза проектной документации?
