Защитные ограждающие конструкции от БПЛА для критически важного оборудования
Двухконтурная защита для энергетических, промышленных и инфраструктурных объектов — от обследования до сопровождения реализации.
Концептуальная визуализация решения
Проектируем защиту для владельцев и эксплуатирующих организаций:
Энергетические объекты
Подстанции, трансформаторы, ТЭЦ, котельные, ДЭС
Подстанции, трансформаторы, ТЭЦ, котельные, ДЭС
Промышленные площадки
НПЗ, нефтебазы, резервуарные парки, операторные, компрессорные
НПЗ, нефтебазы, резервуарные парки, операторные, компрессорные
Инженерная инфраструктура
КНС, очистные сооружения, объекты жизнеобеспечения
КНС, очистные сооружения, объекты жизнеобеспечения
Склады и логистика
Складские комплексы, распределительные центры, терминалы
Складские комплексы, распределительные центры, терминалы
Два контура — две разные функции
Пассивная инженерная защита от БПЛА: конструкция, а не РЭБ, детекторы или средства перехвата.
КОНТУР 1. Противодроновая сетка
Снижает вероятность непосредственного контакта БПЛА с оборудованием: полотно на пространственном каркасе перехватывает аппарат до подлёта к защищаемой зоне.
Снижает вероятность непосредственного контакта БПЛА с оборудованием: полотно на пространственном каркасе перехватывает аппарат до подлёта к защищаемой зоне.
КОНТУР 2. Противоосколочные панели
Снижают воздействие осколков и вторичных поражающих элементов при принятом расчётном сценарии — локально, по наиболее уязвимым зонам оборудования.
Снижают воздействие осколков и вторичных поражающих элементов при принятом расчётном сценарии — локально, по наиболее уязвимым зонам оборудования.
Двухконтурная защита трансформатора: противодроновая сетка и противоосколочные панели (визуализация)
Оба контура увязываются с оборудованием, доступом для обслуживания и эксплуатационными ограничениями объекта — защита не должна мешать работе.
Подбираем конструкцию под объект, а не наоборот
Проработаны два базовых конструктивных типа. Итоговая схема выбирается после обследования и расчётного сравнения, затем адаптируется к площадке и оборудованию.
ТИП 1. Открытый пространственный каркас
Лёгкая схема с минимальной металлоёмкостью — для площадок без жёстких ограничений по габаритам и ветровым нагрузкам.
Лёгкая схема с минимальной металлоёмкостью — для площадок без жёстких ограничений по габаритам и ветровым нагрузкам.
ТИП 2. Пространственная схема повышенной жёсткости
Усиленный каркас — для больших пролётов, стеснённых условий и повышенных требований к жёсткости и живучести.
Усиленный каркас — для больших пролётов, стеснённых условий и повышенных требований к жёсткости и живучести.

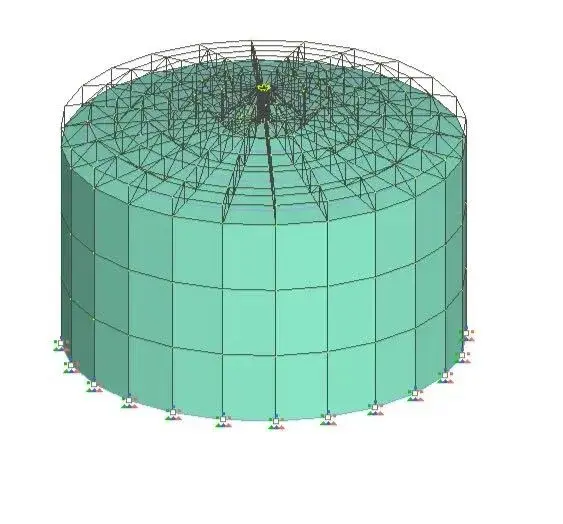

Расчёты под разные задачи и нагрузки
01 Прочность, жёсткость и устойчивость несущего каркаса
02 Ветер, снег, собственный вес и монтажные состояния
03 Верхняя защита: сетка, листы, покрытие и раскосы
04 Опорные реакции для разработки фундаментов
05 Специальные воздействия по согласованному сценарию
06 Вариантное сравнение решений по металлоёмкости и стоимости
02 Ветер, снег, собственный вес и монтажные состояния
03 Верхняя защита: сетка, листы, покрытие и раскосы
04 Опорные реакции для разработки фундаментов
05 Специальные воздействия по согласованному сценарию
06 Вариантное сравнение решений по металлоёмкости и стоимости

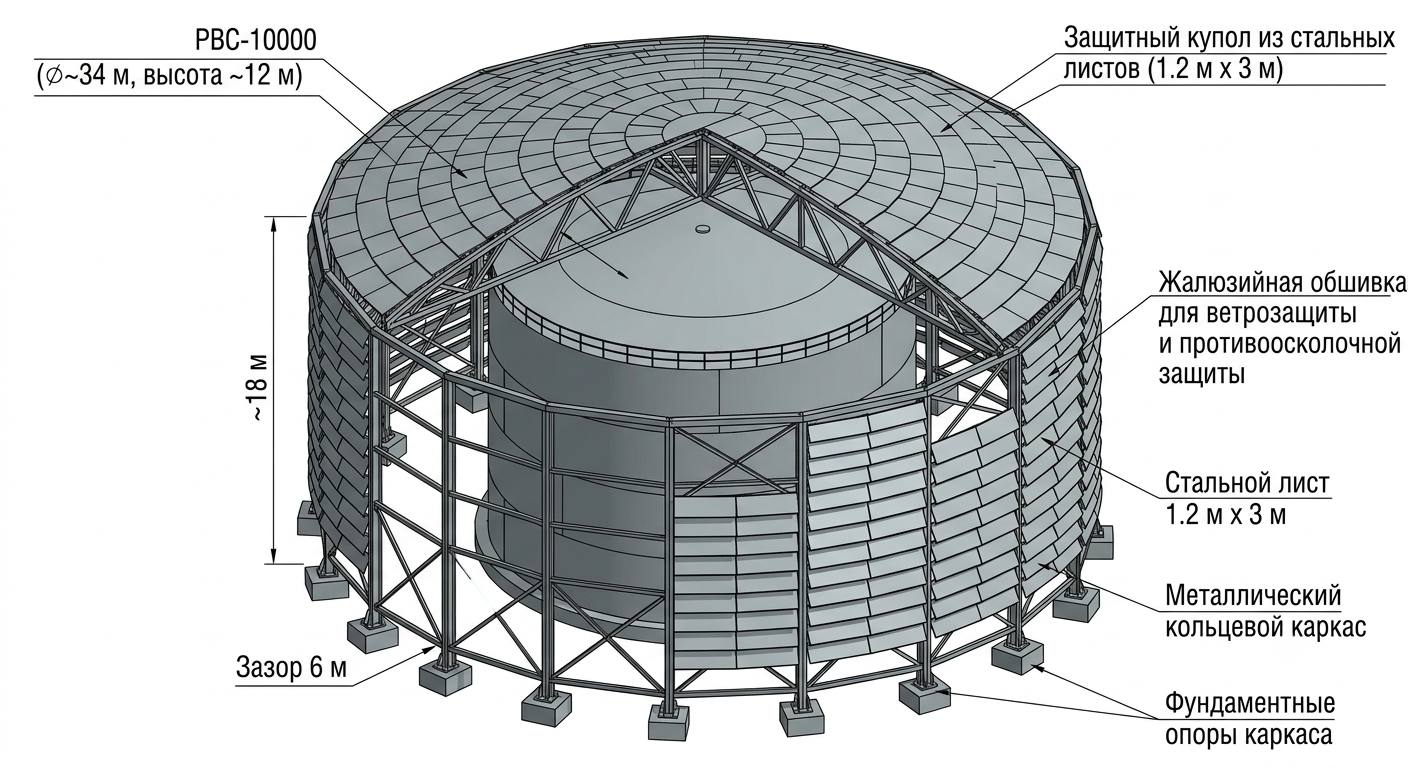

Схема защитной ограждающей конструкции резервуара РВС-10000: купол, жалюзийная обшивка, кольцевой каркас
Параметры панелей, сценарий воздействия и объём испытаний фиксируются отдельными исходными данными заказчика.
От площадки до готовой документации
Рекомендуемый старт — два–три пилотных объекта разных типов: они формируют базу решений для всей сети.
От площадки до готовой документации
Рекомендуемый старт — два–три пилотных объекта разных типов: они формируют базу решений для всей сети.
01 Обследование
Обмеры, фотофиксация, оборудование и ограничения площадки
Обмеры, фотофиксация, оборудование и ограничения площадки
02 Концепция
Варианты защиты и выбор конструктивной схемы
Варианты защиты и выбор конструктивной схемы
03 Типовое решение
Базовая схема и узлы для тиражирования
Базовая схема и узлы для тиражирования
04 Привязка к объекту
Расчёт, адаптация, доступы и проходы
Расчёт, адаптация, доступы и проходы
05 Рабочая документация
Чертежи, ведомости и спецификации
Чертежи, ведомости и спецификации
06 Сопровождение
Подрядчики, поставщики, стройконтроль и технический заказчик
Подрядчики, поставщики, стройконтроль и технический заказчик
Не отдельный чертёж, а проектная база для защиты объектов
Решения тиражируются на последующие объекты — с повторной привязкой и проверкой под каждую площадку.
Типология
Классификация объектов и решений
Классификация объектов и решений
Концепции
Варианты защиты по каждому типу
Варианты защиты по каждому типу
Расчёты
Подтверждённые расчётные модели
Подтверждённые расчётные модели
Документация
Проектная и рабочая — под экспертизу и стройку
Проектная и рабочая — под экспертизу и стройку
Сопровождение
Поддержка реализации до сдачи
Поддержка реализации до сдачи
База решений
Основа для последующих объектов сети
Основа для последующих объектов сети
Проектируем в действующем нормативном поле — до положительного заключения экспертизы
256-ФЗ и категорирование
Категория объекта ТЭК, требования АТЗ и рекомендации Главгосэкспертизы по защите от БПЛА.
Альбомы типовых решений
Типовые решения Минстроя и ведомств; сертифицированные изделия с протоколами испытаний.
ПП РФ № 87
Состав проектной документации — в объёме, необходимом для положительного заключения экспертизы.
СП 542.1325800.2024
Профильный свод правил по ЗОК: уровни защиты, требования к каркасу, сетке и узлам.
Стадия «Проектная документация» по ПП № 87
Ответы на замечания — до положительного заключения
Рабочая документация по утверждённому проекту
Сопровождаем документацию в экспертизе
ШАГ 3
ШАГ 2
ШАГ 1
→
→
Проектируем и сопровождаем реализацию в одной команде
Обследование, конструктивная проработка, расчёты и документация — в одном контуре ответственности
Учитываем монтаж, доступ к оборудованию и эксплуатацию — с первого эскиза
Член СРО с правом подготовки проектной документации объектов капитального строительства
Второй уровень ответственности по компенсационному фонду — до 50 млн ₽
Примеры инженерной защиты объектов
ТЭЦ: мачтовая схема с сетчатым перекрытием

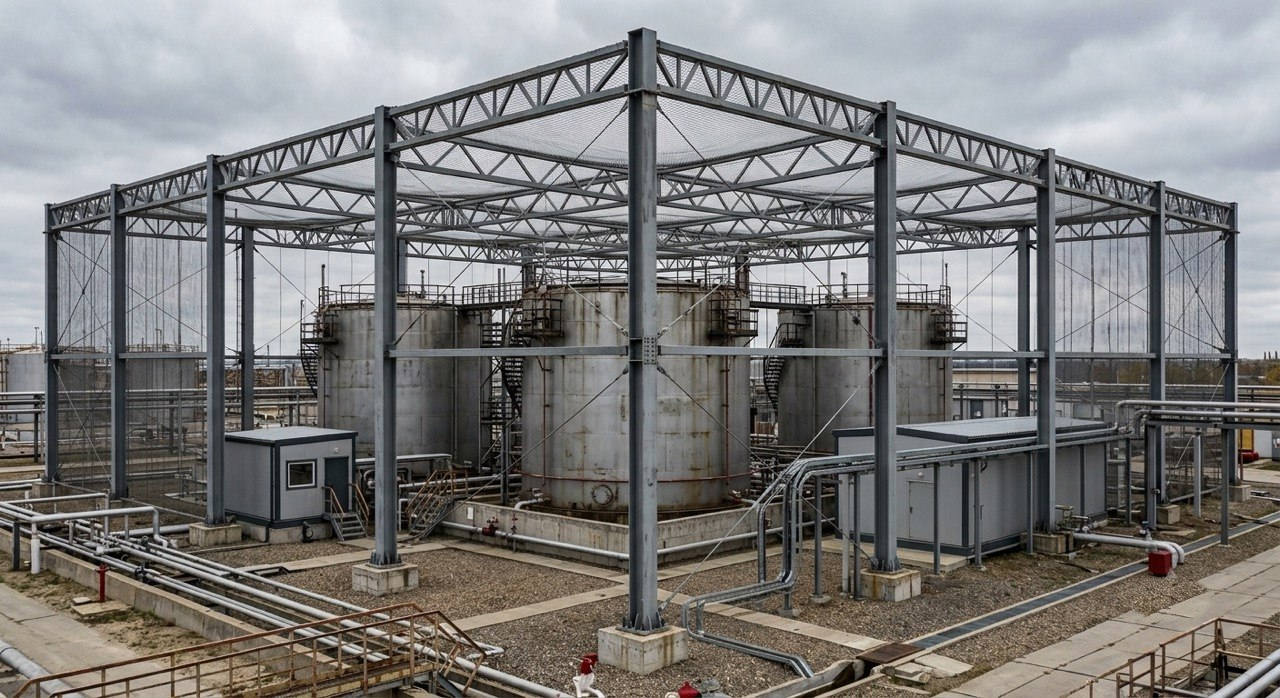

Резервуарный парк под тросовой противодроновой сеткой
Частые вопросы
Да. Состав защиты определяется задачей и расчётным сценарием: для части объектов достаточно противодроновой сетки, для отдельных зон добавляются противоосколочные панели. Решение фиксируется на этапе концепции.
С короткой технической консультации: определяем перечень защищаемого оборудования, состав исходных данных и объём пилотного обследования. Затем — выезд на площадку: обмеры, фотофиксация, ограничения по монтажу и эксплуатации. Полнота исходных данных фиксируется до начала проектирования.
По результатам обследования и расчётного сравнения вариантов. На выбор влияют габариты и конфигурация оборудования, пролёты, ветровые и снеговые нагрузки, стеснённость площадки, требования к доступу и обслуживанию. Итоговая схема подтверждается расчётом, а не выбирается по каталогу.
Да, это один из смыслов работы: типовое решение и база наработанных конструктивов переносятся на последующие объекты. При этом каждый новый объект проходит повторную привязку — проверку по своим нагрузкам, грунтам и ограничениям площадки.
