Противодронная защита резервуарного парка НПЗ

Проект стационарного защитного сетчатого сооружения для противодействия БПЛА над группой из четырёх вертикальных стальных резервуаров РВС-5000. Пространственный стальной каркас с верхним и боковым противодронным сетчатым заполнением — единое укрытие всей группы.

2026 · Нефтепереработка · Обследование, концепция, рабочая документация

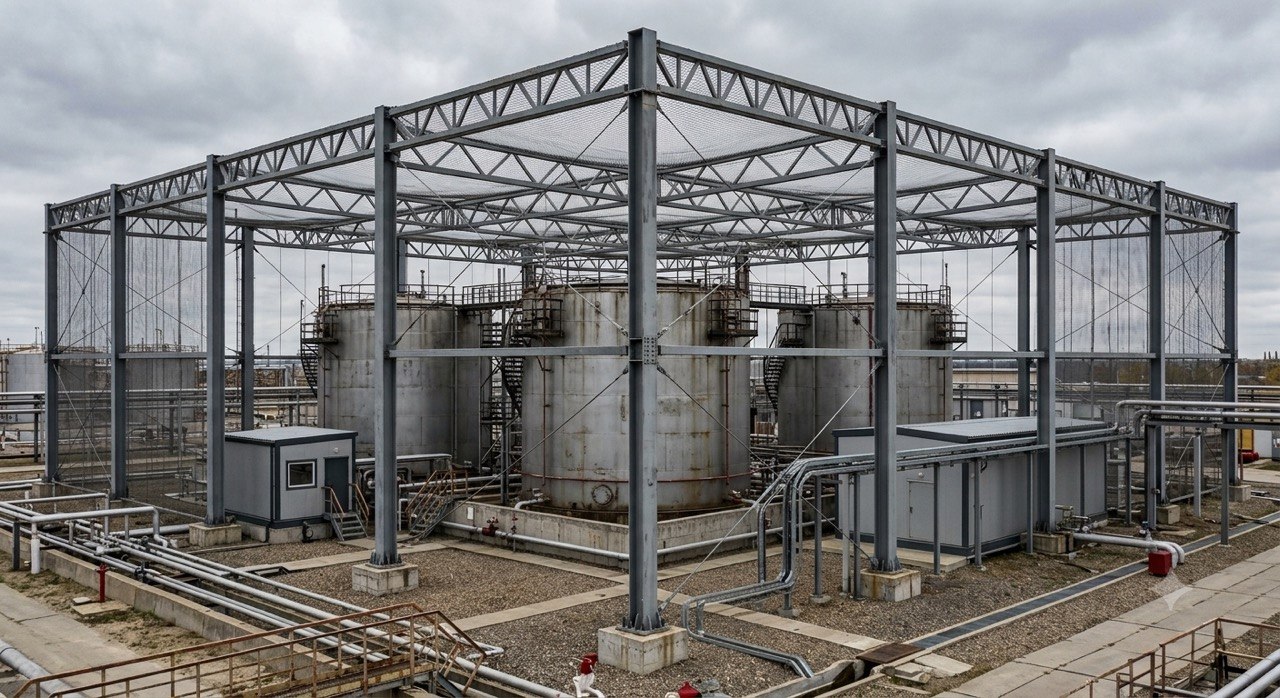

Стальной каркас противодронного сетчатого сооружения над группой резервуаров РВС-5000 в процессе монтажа — Стальной каркас сооружения в процессе монтажа: колонны, фермы покрытия и сетчатое заполнение над группой резервуаров.

Паспорт объекта

Тип сооружения	Стационарное защитное сетчатое сооружение для противодействия БПЛА
Отрасль	Нефтепереработка
Защищаемое оборудование	Группа вертикальных стальных резервуаров РВС-5000
Объём резервуаров	4 × 5 000 м³, суммарно 20 000 м³
Габариты резервуара	Диаметр ≈ 22,8 м, высота ≈ 12 м
Расстановка	2 × 2, единое укрытие всей группы
Защищаемая зона	≈ 65 × 65 м
Площадь	≈ 4 225 м²
Высота каркаса	16–18 м, низ каркаса ≈ 15–16 м
Зазор над резервуарами	≥ 3 м
Шаг колонн	10–12 м
Максимальный пролёт сетки	20–25 м
Ячейка сетки	50 × 50 мм, сплошное полотно по всей площади
Материал сетки	Арамидное или высокопрочное полимерное волокно либо иное специальное полотно по проекту
Локальная противоосколочная защита	Операторная 12 × 8 м (96 м²), h 3,6–4,0 м; насосная 20 × 10 м (200 м²), h 5–6 м — металлокаркас, панели по стенам, защитная кровля
Состав работ	Обследование, концепция, рабочая документация
Год	2026

Конструктивное решение

Пространственный стальной каркас: колонны, фермы и балки покрытия, горизонтальные связи, тросовая система и крепления сетки. Узлы опирания — на отдельные фундаменты вне обвалования резервуаров.

Единое укрытие всей группы, а не четыре отдельных сооружения. Шаг колонн 10–12 м, максимальный свободный пролёт сетки 20–25 м, зазор над резервуарами не менее 3 м.

По периметру — сетчатый короб: верхняя и боковая сетка на высоту 12–16 м, каркас и технологические проёмы для трубопроводов и проходов обслуживания.

Локально применены противоосколочные панели: операторная и насосная получают металлокаркас с панелями по стенам, защитной кровлей и защищёнными проёмами.

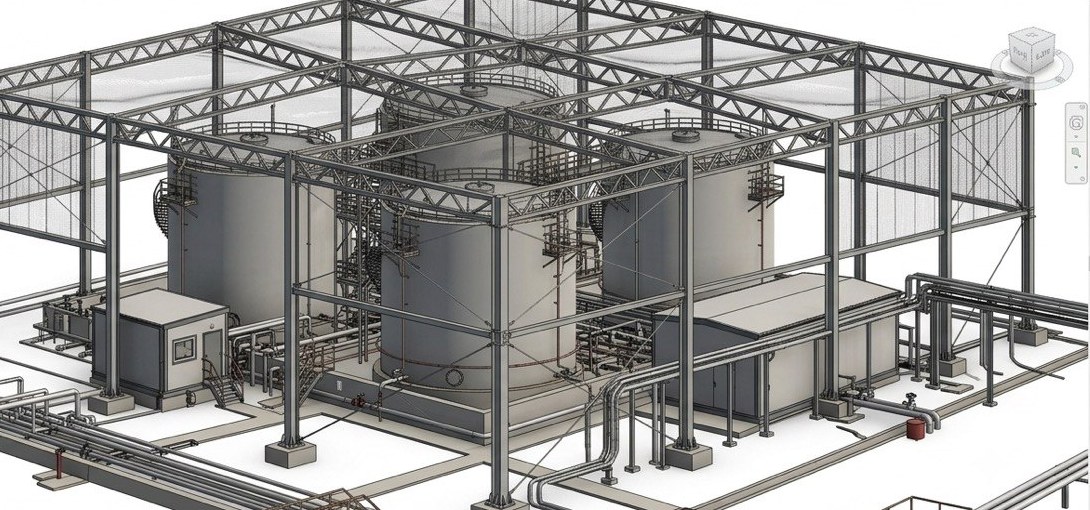

Информационная модель защитного сетчатого сооружения над резервуарным парком — Информационная модель сооружения: каркас, покрытие с сетчатым заполнением, локально защищённые операторная и насосная.

65 × 65 мЗащищаемая зона

4 225 м²Площадь укрытия

16–18 мВысота каркаса

50 × 50 ммЯчейка сетки

Нагрузки, учтённые в расчёте

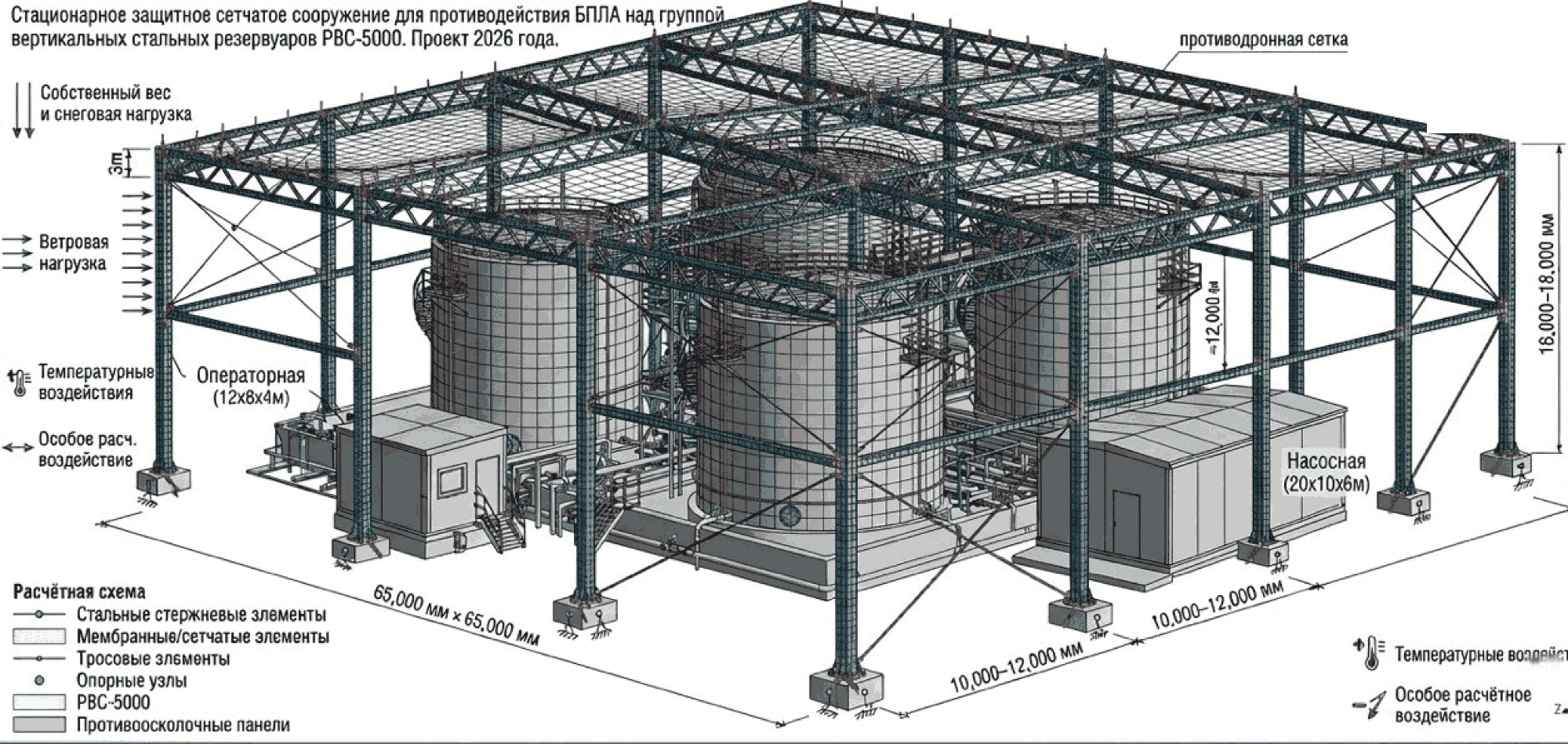

Расчётная модель каркаса с приложенными нагрузками и мозаикой напряжений по элементам. На модели видны узлы опирания, сетчатое заполнение покрытия, операторная и насосная внутри защищаемого контура.

Расчётная модель каркаса защитного сетчатого сооружения с приложенными нагрузками

Расчётная схема: конструкция и приложенные нагрузки.

Постоянные

каркас
сетка и тросы
крепления
панели

Климатические

ветер
снег
гололёд
температура

Монтажные

нагрузки на этапах монтажа

Специальные

динамическое воздействие БПЛА
локальное ударное
взрыв и осколки по принятому уровню защиты
аварийные

Условия площадки

Действующее производство	Проектные решения рассчитаны на работы без длительной остановки производства.
Стеснённость застройки	Ограниченные пятна под фундаменты и площадки складирования конструкций.
Существующие сети	Трубопроводы, кабельные линии, пожарный водопровод в зоне работ.
Сохранение доступа	Лестницы, арматура и дыхательные устройства резервуаров, пожарные проезды остаются доступными.
Пожаро-взрывоопасная зона	Требования к материалам, конструкциям и организации монтажа во взрывопожароопасной зоне.

Частые вопросы

Можно ли смонтировать такое сооружение без остановки резервуарного парка?

Проектные решения принимаются с учётом действующего производства: шаг колонн и расположение фундаментов увязываются с существующими сетями и проездами, а последовательность монтажа — с режимом работы объекта. Конкретный регламент определяется на этапе обследования и согласуется с эксплуатирующей организацией.

Почему единое укрытие над группой, а не отдельное над каждым резервуаром?

Единое сооружение над группой 2 × 2 даёт меньше опор на площадке, не требует фундаментов внутри обвалования и оставляет свободным доступ к арматуре и лестницам резервуаров. Пролёты при этом остаются в диапазоне 20–25 м, что решается пространственным каркасом с тросовой системой.

Что входит в состав проектных работ?

По этому проекту выполнены обследование площадки, концепция защитного сооружения и рабочая документация. Состав работ по каждому объекту определяется отдельно — от концепции до сопровождения на площадке.
