Фундаменты защитных ограждающих конструкций от БПЛА: что определяет решение и стоимость

Для заказчика это вопрос не только надёжности, но и бюджета. Дешёвая опора в смете может потребовать дорогого переноса коммуникаций, специальной техники или остановки части площадки. Сравнивать варианты имеет смысл вместе с условиями монтажа и составом проектных работ.

Ниже — порядок выбора и проверки решения для гражданской пассивной защитной конструкции. Это не типовой расчёт и не инструкция по самостоятельному назначению размеров: параметры конкретных фундаментов определяет проектировщик по исходным данным объекта.

Почему нельзя выбирать фундамент отдельно от каркаса

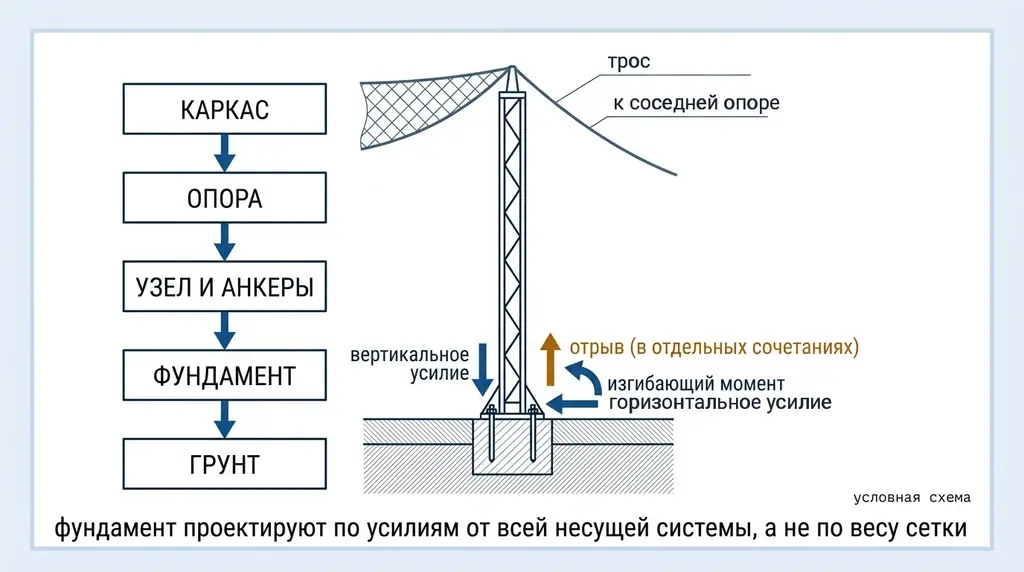

У независимой конструкции нагрузка проходит через несущую систему к собственным опорам, фундаментам и грунту п. 6.3.1. Изменение расположения опор, схемы связей или креплений меняет усилия в основании. Поэтому согласованный чертёж металлокаркаса и независимо подобранный «типовой» фундамент ещё не образуют согласованный проект.

Собственный вес — лишь одна часть задачи. Опора может воспринимать вертикальные и горизонтальные усилия, изгибающий момент, а в некоторых сочетаниях — усилие, направленное на отрыв. Проектировщик определяет применимые воздействия и их сочетания для всей конструкции, после чего передаёт результаты для проектирования фундаментов. Подробности общей расчётной задачи разобраны в статье о нагрузках на ЗОК.

В техническом задании полезно прямо определить границу ответственности: кто рассчитывает каркас, кто выдаёт усилия на опоры и кто отвечает за согласованность оснований, фундаментов и узлов крепления. Особенно это важно, когда металлоконструкции и подземную часть проектируют разные исполнители.

Нажмите, чтобы открыть схему крупно

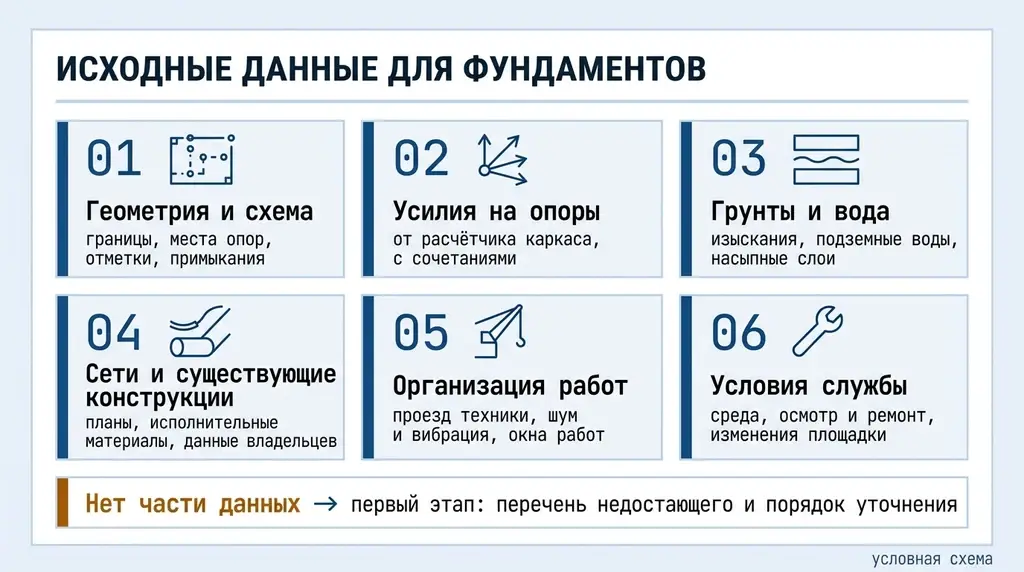

Какие исходные данные нужны до выбора решения

Работу разумно начинать с общей схемы площадки и проверки имеющихся материалов. Инженерно-геодезическая съёмка показывает рельеф и ситуацию; сведения о коммуникациях помогают определить ограничения земляных работ. Инженерно-геологические материалы нужны для оценки грунтовых условий, а не просто для приложения к комплекту документации.

СП 47.13330.2016 устанавливает общие положения об организации инженерных изысканий. Какие именно работы, в каком объёме и в каких границах нужны для конкретной ЗОК, определяют с учётом задачи и условий площадки. Готовый отчёт о соседнем объекте не следует автоматически считать достаточным для новых опор: сначала проверяют его охват, содержание и применимость.

• Геометрия и схемаграницы проектирования, предполагаемые места опор, высотные отметки, условия примыкания к существующим сооружениям
• Усилияданные от расчётчика несущей системы с обозначением сочетаний и принятой системы координат
• Грунты и водадоступные изыскания, сведения о подземных водах, насыпных слоях и особенностях участка; недостающие данные уточняют заданием на изыскания. На многолетнемёрзлых грунтах применяют СП 25.13330
• Сети и существующие конструкцииактуальные планы, исполнительные материалы, сведения владельцев коммуникаций и доступные данные о фундаментах соседних сооружений
• Организация работпроезд и рабочая зона техники, ограничения по шуму и вибрации, доступные периоды работ, требования эксплуатации
• Условия службывоздействие среды, возможность осмотра и ремонта, планируемые изменения площадки

Нажмите, чтобы открыть схему крупно

Какие варианты рассматривают и почему нет универсального

Выбор между фундаментами мелкого заложения, свайными решениями и использованием существующих конструкций — результат сопоставления условий. Ни один вариант не становится пригодным только потому, что его уже применяли на другом объекте.

Для оснований и свайных фундаментов существуют отдельные профильные документы — СП 22.13330.2016 и СП 24.13330.2021, для многолетнемёрзлых грунтов — СП 25.13330; на них прямо ссылается СП 542 п. 6.1.5. Их применяют с учётом области действия и актуальных изменений: Изменением № 1 к СП 542, которое действует с 26.09.2026, ссылки на эти своды приведены к редакциям с изменениями. Профильные нормы не заменяются названием услуги «проектирование ЗОК» или паспортом готового изделия. Почему альбом не подтверждает решение для конкретной площадки, — в статье об альбомах типовых решений.

Сравнение винтовых, буровых и других свай также нельзя свести к цене одной штуки. В оценку входят технология устройства, ограничения действующей площадки, контроль качества и сопряжение с надземной частью. Материал статьи не назначает предпочтительный тип свай без исследования конкретного объекта.

Что меняется на действующей площадке

На новом участке сначала можно согласовать расположение опор с будущей застройкой. На действующей площадке приходится учитывать уже существующие сети, покрытия, оборудование и порядок эксплуатации. Вариант, удобный для расчёта, может оказаться непригодным для производства работ.

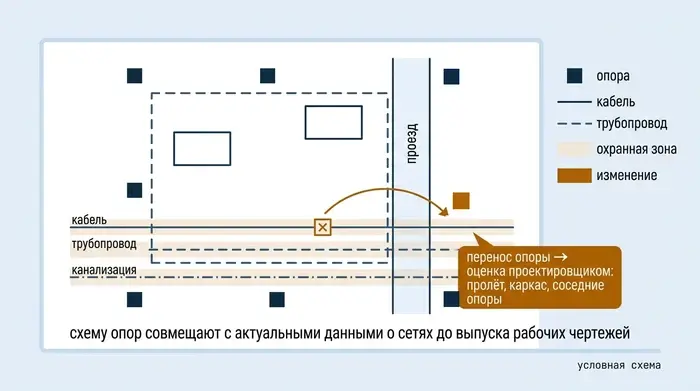

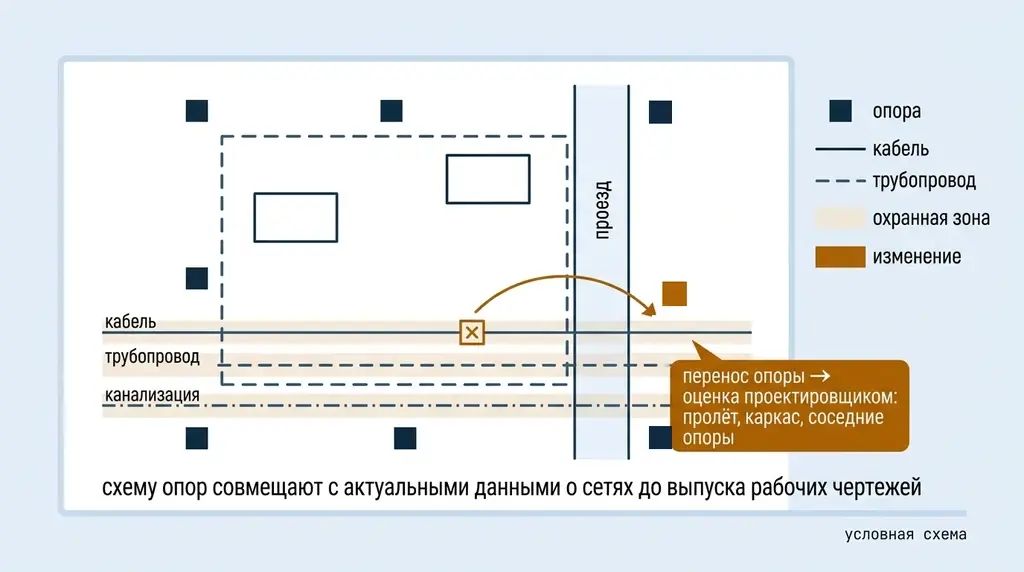

До утверждения схемы опор стоит совместить её с актуальными данными о коммуникациях и обсудить ограничения с эксплуатирующей организацией. Одновременно проверяют возможность подъезда, установки техники, складирования материалов и восстановления покрытий. Такая увязка помогает выявить проблему до выпуска рабочих чертежей, а не во время разработки котлована.

• Перенос опорынельзя считать исключительно монтажной корректировкой: он способен изменить пролёт, работу каркаса и усилия в соседних опорах. Изменение передают проектировщику для оценки связанных решений
• Отступления и согласованиядолжны попадать в документацию, а не оставаться только в переписке с подрядчиком
• Присоединение к зданиювопрос не ограничивается креплением к стене или колонне. Это зависимая схема п. 6.3.2: определяют, как дополнительная нагрузка проходит через существующие конструкции, выполняют поверочный расчёт, а при необходимости — обследование по ГОСТ 31937 п. 8.2.5. Отсутствие новых отдельно стоящих фундаментов не означает отсутствия расчётной работы

Нажмите, чтобы открыть схему крупно

Практический чек-лист заказчика: от задания до приёмки

1. Определите границы

   Зафиксируйте, какие конструкции и участки входят в проект, а что остаётся за его пределами.

2. Соберите материалы

   Передайте съёмку, изыскания, планы сетей, документацию существующих сооружений и ограничения эксплуатации. Отдельно перечислите отсутствующие документы.

3. Согласуйте ответственность

   Назначьте исполнителя, который увязывает каркас, фундаменты и узлы. Укажите, в каком виде выдаются усилия и как согласуются их изменения.

4. Сравните реализуемые варианты

   Учитывайте не только бетон, металл и сваи, но и подготовку площадки, технологию работ, контроль и восстановление покрытий.

5. Зафиксируйте результат этапа

   Для рабочей документации договоритесь о комплекте планов, узлов, спецификаций и необходимых указаний. Расчётное обоснование и порядок его передачи также включите в согласованный состав работ.

6. Определите порядок изменений

   Замена технологии, перенос опоры или обнаруженная сеть должны проходить оценку проектировщика до выполнения связанных работ.

7. Соберите документы выполнения

   Согласуйте перечень исполнительных материалов и подтверждений качества для принятой технологии. Они нужны для приёмки, последующих проверок и эксплуатации.

Это практический перечень для организации работ, а не универсальный нормативный состав документации. Его адаптируют к объекту, выбранной стадии и договору. Отдельный вопрос о капитальности и разрешительных процедурах рассмотрен в статье о капитальных и некапитальных ЗОК: наличие свай или бетона само по себе не заменяет такую оценку.

Из чего складывается стоимость и где возникают дополнительные работы

Стоимость проектирования зависит от полноты исходных данных, числа и различий опорных узлов, необходимости вариантной проработки и увязки с существующими сооружениями. Стоимость строительства дополнительно зависит от технологии, доступа техники, объёма земляных работ, условий площадки и восстановления нарушенных участков.

В предложении полезно разделить известный объём и работы, которые могут потребоваться после обследования или уточнения изысканий. Так заказчик видит не только начальную цену, но и основания её изменения. Дополнительный расчёт после переноса опор и выпуск новой редакции чертежей лучше заранее отнести к понятной процедуре согласования.
