Расчёт защитных ограждающих конструкций от БПЛА: ветер, гололёд и падение аппарата

Даже прочное полотно не решает задачу, если усилие не может безопасно пройти через узлы и опоры до основания. Поэтому расчёт ЗОК начинается с общей схемы и перечня воздействий, а заканчивается проверкой каждого звена. Ниже — что именно считают, какие нагрузки требует свод правил, почему удар аппарата нельзя заменить одной статической силой и на чём чаще всего ломается расчёт.

Что именно рассчитывают

СП 542 рассматривает ЗОК как конструктивную систему. Для неё задаются расчётные схемы; модель внутренних связей должна учитывать податливость связевых конструкций п. 8.1.3; расчётная схема учитывает предварительное напряжение несущей системы, создаваемое при монтаже п. 8.1.4; по результатам статических расчётов определяются усилия в элементах для последующей проверки несущей способности п. 8.1.5.

Для сетчатых и тросовых систем это принципиально. Их работа зависит не только от прочности материала, но и от геометрии, провиса, натяжения, податливости связей и способа закрепления: изменение одного узла перераспределяет усилия во всей системе. Из чего складывается такая система и почему полотно без каркаса не работает — в статье об антидроновой сетке; общий порядок работ — на странице проектирования защитных ограждающих конструкций.

Свод правил прямо требует рассчитывать все узлы соединений в составе несущей системы и соединения несущих конструкций с опорными п. 8.2.2; анкерные крепления — по СП 513.1325800 п. 8.2.3, а нагрузки на них принимаются по экстремальным узловым реакциям закрепляемых элементов п. 8.2.4. Практический вывод для заказчика: расчёт только полотна или только металлокаркаса работоспособность ЗОК не подтверждает.

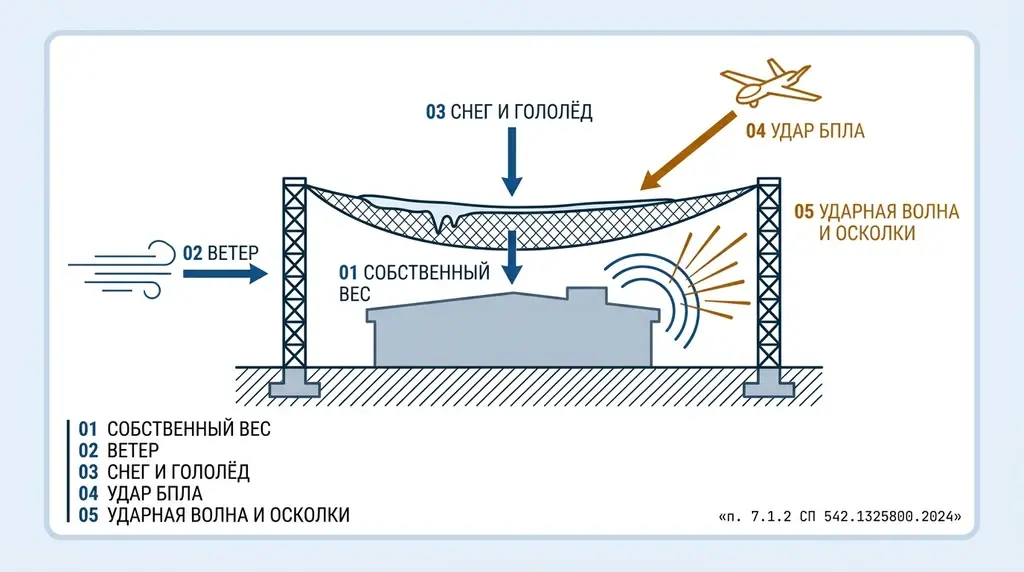

Пять групп нагрузок по СП 542

Состав нагрузок задан в п. 7.1.2. Сочетания принимаются по СП 20.13330.2016 — то есть проектировщик проверяет не одну «максимальную нагрузку», а набор расчётных ситуаций, и для разных элементов определяющими становятся разные сочетания.

• Постоянныесобственный вес улавливающих и опорных элементов
• Монтажныеусилия при сборке и натяжении; для каркаса монтажный случай нередко оказывается расчётным для отдельных элементов
• Кратковременные климатическиеснег, гололёд, ветер — по СП 20.13330.2016 п. 7.2.1
• Особые климатическиеэкстремальные гололёдные нагрузки — по СП 296.1325800.2017 п. 7.3.1
• Особые от падения БПЛАдинамический удар аппарата п. 7.7.1; отдельно — воздушная ударная волна п. 7.4.1 и осколочное воздействие п. 7.6.1. Три разных воздействия с разными расчётными положениями

Удар БПЛА — очевидный особый сценарий, но для высокой сетчатой конструкции эксплуатационные сочетания ветра и гололёда дают в тросах, стойках, анкерах и фундаментах усилия того же порядка, а часто и больше. Поэтому «антидроновый» расчёт начинается не с удара, а с полного перечня воздействий.

Нажмите, чтобы открыть схему крупно

Ветер: почему проницаемая сетка всё равно нагружает каркас

Ветровые нагрузки для защитных и несущих конструкций ЗОК определяют как сумму средней и пульсационной составляющих по методике Рекомендаций Минстроя п. 7.2.2. Для ЗОК это существенно по трём причинам.

1. Сетка не «невидима» для ветра

   Даже при высокой проницаемости поток создаёт аэродинамическое воздействие на нити, канаты и элементы каркаса. Проницаемость снижает нагрузку по сравнению со сплошным экраном, но не отменяет её.

2. Площадь контура большая

   Небольшая нагрузка на квадратный метр, приложенная к тысячам квадратных метров на высоте 15–18 м, превращается в значительные суммарные усилия и опрокидывающие моменты на опоры и фундаменты.

3. Система податливая

   Деформации и собственные формы колебаний сетчатой системы отличаются от жёсткой стеновой панели. Расчёт обычного ограждения механически на антидроновую сетку не переносится — отсюда и требование учитывать пульсационную составляющую.

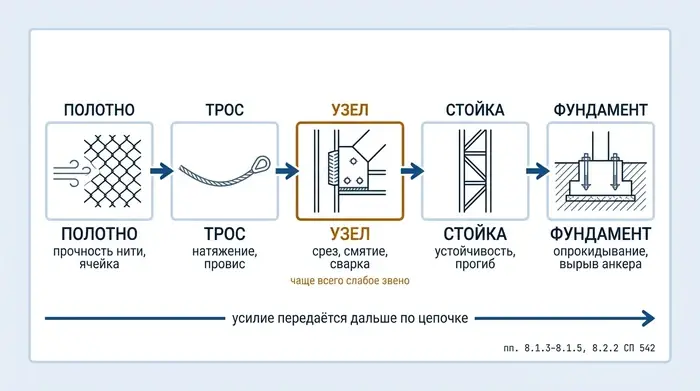

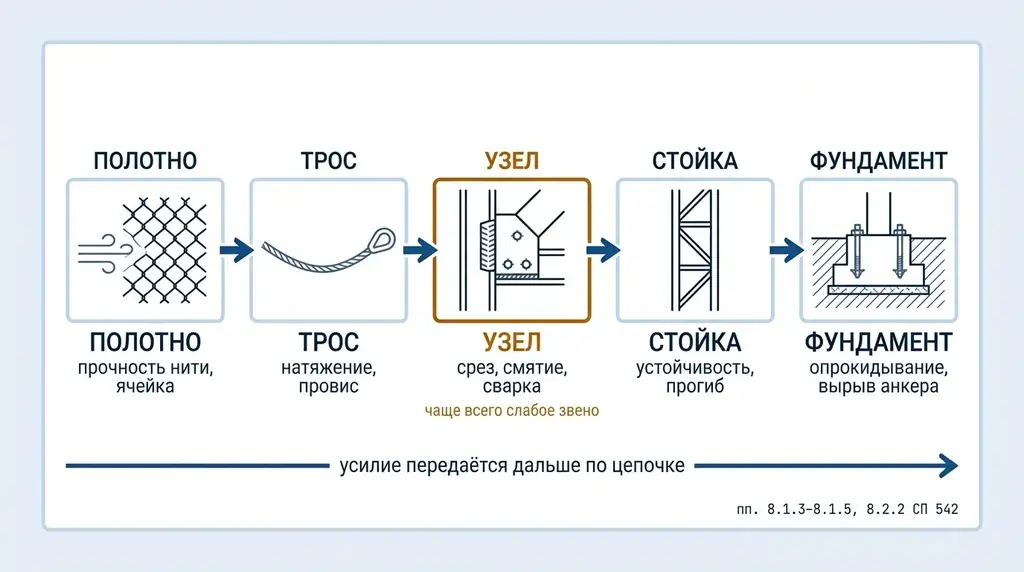

Для расчёта ветра нужны как минимум район строительства, высота конструкции, тип местности, геометрия контура, параметры полотна и каркаса. Затем нагрузка проводится по всей цепочке: полотно → тросы → узлы → стойки или фермы → опоры → фундамент. Контрольный вопрос к проекту: показано ли, куда уходит ветровое усилие после того, как оно пришло на сетку. Если ответ заканчивается на тросе или стойке, модель не доведена до основания.

Нажмите, чтобы открыть схему крупно

Гололёд: растут и масса, и ветровое воздействие

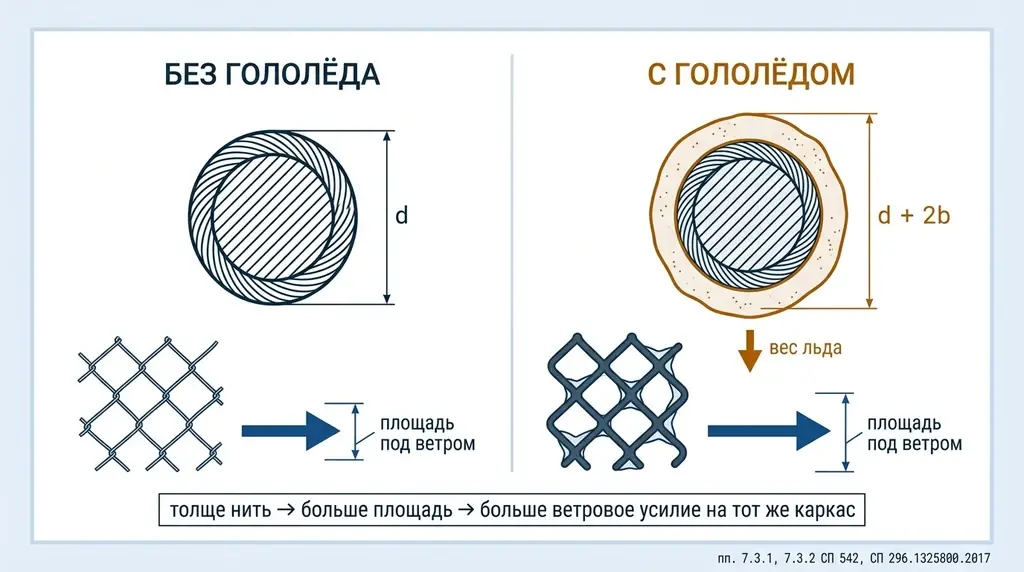

Для сеток и тросов гололёд опасен не только дополнительным весом. Ледяная корка увеличивает эффективный диаметр элементов и уменьшает проницаемость полотна, поэтому меняется и воспринимаемое ветровое воздействие. Свод правил требует, чтобы при расчётном гололёде полотно сохраняло проницаемость не менее 75 % п. 9.2.2.

Снеговые и гололёдные нагрузки и их сочетания с ветром определяют по СП 20.13330.2016 п. 7.2.1; экстремальные гололёдные — по СП 296.1325800.2017 как особые климатические п. 7.3.1. Ветровую нагрузку в особом сочетании вычисляют с учётом экстремальной толщины стенки гололёда п. 7.3.2. Иначе говоря, нельзя сначала посчитать «голый» трос на ветер, затем отдельно добавить вес льда и считать задачу закрытой: геометрия обледеневшего элемента влияет на само ветровое воздействие.

Нажмите, чтобы открыть схему крупно

Падение и соударение БПЛА: динамическая задача

СП 542 требует учитывать воздействие динамических ударных нагрузок от соударяющегося с конструкцией аппарата п. 7.7.1; исходные параметры — масса и скорость расчётного БПЛА по таблице 5.1 Рекомендаций Минстроя п. 7.7.2. Расчёт улавливающих конструкций на нагрузки при падении выполняется по разделу 10 тех же Рекомендаций п. 8.3.1. Ключевое слово — «динамические».

Для улавливающей системы важна не только энергия аппарата, но и то, как она поглощается при деформации сетки, тросов, демпфирующих элементов и каркаса. Одна и та же энергия при разном допустимом перемещении даёт совершенно разные пиковые усилия. Свод правил допускает переход к эквивалентной статической нагрузке через коэффициент динамичности п. 7.5.1, но это методика, а не «кинетическая энергия, делённая на условный прогиб» — такая формула годится для грубой прикидки и расчёт по СП не заменяет.

Расчётная модель удара должна быть согласована с общей схемой: усилие от локального контакта с полотном проходит через крепления, тросовую систему и каркас без недопустимого отказа соседних элементов.

Где чаще всего слабое звено

Заказчику удобнее оценивать ЗОК не по характеристике полотна, а по маршруту передачи усилия. Выберите элемент — увидите, что для него проверяют и какое сочетание обычно оказывается определяющим.

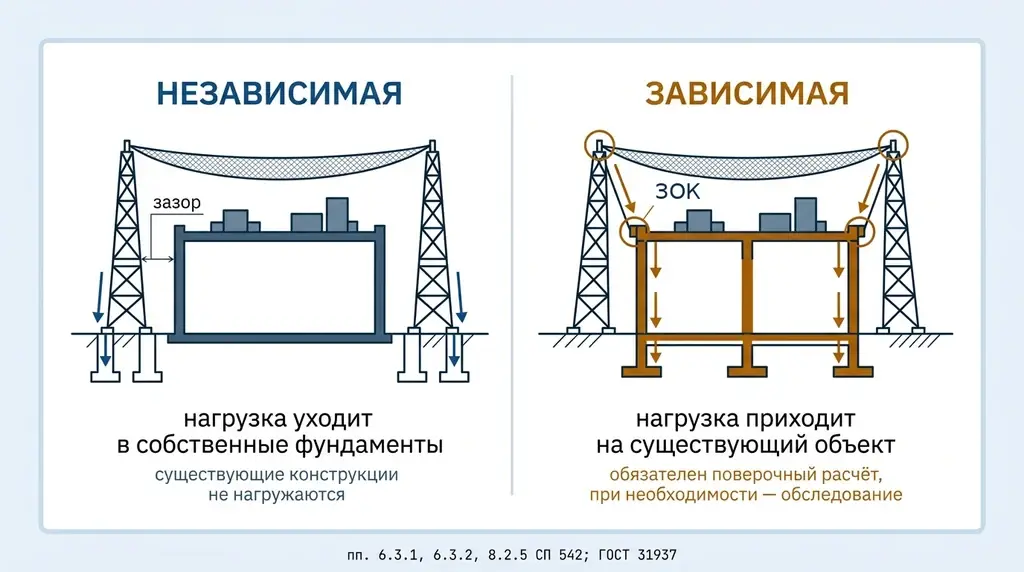

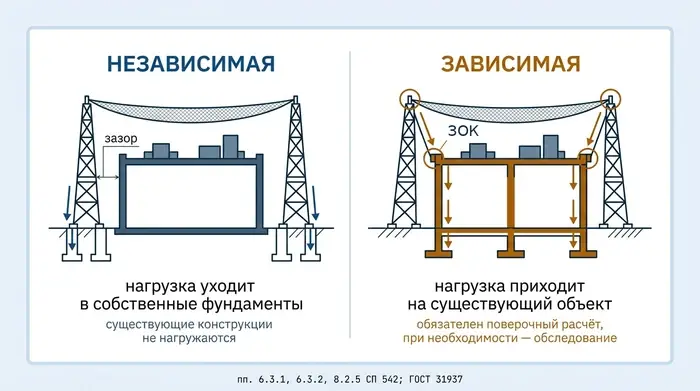

При независимой схеме нагрузки уходят в собственный каркас и фундаменты, минуя объект п. 6.3.1; при зависимой — передаются на защищаемый объект п. 6.3.2, и тогда обязателен поверочный расчёт его конструкций, а при необходимости — обследование по ГОСТ 31937 п. 8.2.5. Выбор схемы делается до детальной разработки узлов, а не после выпуска чертежей. Что происходит, когда схему выбрали «по факту», — в статье о защите, смонтированной без проекта.

Какие исходные данные нужны до расчёта

Чем больше из этого появляется уже после старта рабочей документации, тем выше риск пересчёта каркаса, изменения фундаментов и переноса опор. Для крупного контура такая корректировка затрагивает не один чертёж, а всю цепочку.

• Задачаграницы защищаемой зоны, перечень оборудования, требуемый уровень защиты и расчётный сценарий — по решению эксплуатирующей организации (табл. Б.1)
• Геометриягабариты и высотные отметки ЗОК, топографическая съёмка, существующие подземные и надземные сети
• Основаниеинженерно-геологические данные для новых фундаментов; при зависимой схеме — сведения о существующих конструкциях
• Материалыпараметры и документы на полотно, тросы, крепёж; климатические данные района
• Ограниченияпроходы, проезды, зоны обслуживания и монтажа оборудования; пожарная безопасность, молниезащита, технология

Полный перечень вопросов, которые закрывают эти данные до договора, — в статье «Техническое задание на защиту объекта от БПЛА: 46 вопросов».

Семь типовых ошибок в расчёте

1. Считать только удар. Конструкция работает в обычном режиме круглый год; ветер, снег и гололёд — полноценные расчётные воздействия.
2. Считать сетку отдельно от каркаса. Работоспособность определяется системой; усилие должно быть доведено до основания.
3. Брать универсальную нагрузку «на квадратный метр». Ветер зависит от района, высоты, местности, геометрии и проницаемости. Общего значения для всех ЗОК нет.
4. Игнорировать пульсационную составляющую. П. 7.2.2 требует сумму средней и пульсационной составляющих для защитных и несущих конструкций.
5. Не пересчитывать здание при зависимой схеме. Если ЗОК опирается на объект, он становится частью пути передачи нагрузки — п. 8.2.5.
6. Проверять полотно, но не узлы. Узлы, соединения с опорами и анкеры считаются отдельно — пп. 8.2.2–8.2.4.
7. Смешивать удар, взрыв и осколки. Это разные воздействия с разной физикой и разными методиками — пп. 7.4, 7.6, 7.7.

Нажмите, чтобы открыть схему крупно

Чек-лист приёмки расчёта

Перед тем как принимать расчёт ЗОК, техническому заказчику стоит проверить пять вещей. Отметьте, что есть в пояснительной записке.

Исправление расчётной схемы на бумаге почти всегда дешевле усиления уже смонтированного каркаса.

Нормативная база на дату публикации

Действует СП 542.1325800.2024, утверждённый приказом Минстроя России от 25.12.2024 № 910/пр и введённый в действие 26.01.2025. Проект Изменения № 1 прошёл публичное обсуждение в июле–августе 2026 года; на дату публикации в открытых источниках сведений о его утверждении нет. Для документации, выпускаемой на границе возможного изменения, недостаточно сохранённой локальной копии свода правил: перед выдачей и подачей в экспертизу редакцию нужно проверить заново, включая ссылочные документы. Структура свода правил — в разборе «СП 542.1325800.2024 простым языком».
