Защиту от БПЛА смонтировали без проекта: что делать и как оформить документацию

Половина защитных сооружений 2024–2025 годов сделана по принципу «быстро закрыть»: смонтировали своими силами, поставили по «типовому альбому» поставщика сетки или построили не по тому проекту, который был. Сейчас у владельцев наступает вторая фаза — проверки, вопросы служб эксплуатации, страховые, первый зимний сезон под гололёдом. И вопрос «что с этим делать» оказывается без ответа: производители сетки об этом не пишут, потому что речь об их же монтаже.

Ответ есть, и он инженерный. Иногда результатом становится оформление документации на существующую схему. Иногда — локальное усиление. А иногда расчёт показывает, что базовую конструктивную схему нужно менять. Все три исхода ниже названы прямо, включая третий.

Почему нельзя просто оформить чертежи по факту

СП 542 — документ о проектировании: «при проектировании ЗОК для конкретного объекта строительства или реконструкции следует учитывать положения действующих сводов правил» п. 4.1. Проектные решения должны обеспечивать в течение всего срока эксплуатации механическую безопасность, пожарную безопасность, эксплуатационную пригодность для персонала и населения рядом с конструкцией и «оперативное восстановление элементов ЗОК при их частичном повреждении» п. 4.2. Для объектов капитального строительства решения по ЗОК входят в раздел «Конструктивные решения» проектной документации по Постановлению Правительства РФ № 87 п. 4.6. Подробный разбор свода правил — в статье «СП 542.1325800.2024 простым языком».

Ни одно из этих требований нельзя выполнить, просто обмерив стойки и выпустив комплект КМ. Расчётная модель должна соответствовать тому, что реально построено: фактические сечения, анкеры, шаг опор, провисание полотна, качество сварки, основания, материалы. Красивый комплект чертежей без обследования создаёт только иллюзию порядка — и переносит ответственность за сооружение на того, кто эти чертежи подписал.

Шаг 1. Зафиксировать фактическое состояние

До любых расчётов — остановить несистемные переделки и провести обмерно-обследовательский этап. Цель — достоверная модель существующей конструкции. Минимальный состав:

• Геометриягеодезическая привязка опор и контура защиты, фактические высотные отметки, расстояния от полотна до защищаемых конструкций и оборудования
• Конструкциисечения и марки металлоконструкций, типы сеток, тросов и растяжек, узлы крепления полотна, анкеры и опорные плиты, сведения о фундаментах
• Документыпаспорта и сертификаты на материалы, если сохранились; исполнительные схемы, акты, журналы работ — всё, что есть, даже неполное
• Фиксацияфотофиксация сварных, болтовых и анкерных соединений, коррозии, деформаций, следов подвижек

Если характеристика неизвестна, её нельзя заменить предположением «как обычно делает подрядчик». Для расчёта могут потребоваться вскрытия, инструментальное определение размеров, контроль сварных швов, испытания или уточнение свойств материала. Особое внимание — скрытым работам и фундаментам: наружная стойка может выглядеть исправно, а несущая способность системы определяется основанием и узлом передачи усилия в грунт или в существующую конструкцию.

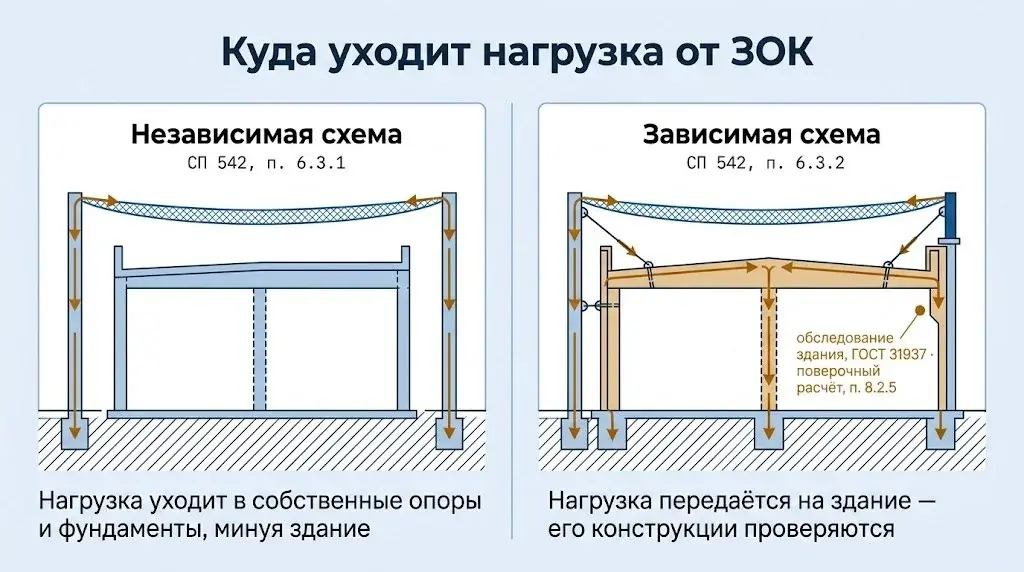

Шаг 2. Определить схему: независимая или зависимая

СП 542 различает два случая по тому, куда уходит нагрузка. У независимой ЗОК нагрузки «передаются на собственный несущий каркас и фундаменты, минуя защищаемый объект» п. 6.3.1; у зависимой — «передаются на защищаемый объект» п. 6.3.2. При зависимой схеме свод правил требует поверочного расчёта конструкций защищаемого объекта п. 8.2.5, а алгоритм проектирования в приложении Б включает отдельный этап — «обследование защищаемой конструкции при расположении ЗОК на зависимом каркасе» табл. Б.1, этап 9. Обследование выполняется по ГОСТ 31937.

Для смонтированного без проекта сооружения это самый частый источник проблем. Растяжки закреплены к парапету, стойки опёрты на покрытие, тросы заведены на колонны здания — и при этом «посчитали только новые стойки». Проверка одной сетки в такой схеме бессмысленна: главное звено — способность существующего здания принять дополнительные нагрузки, которых в его расчётной схеме никогда не было.

Нажмите, чтобы открыть схему крупно

Шаг 3. Восстановить расчётную модель

После обмеров формируется модель существующей конструкции, и в неё должны войти не только собственный вес и ветер. Состав нагрузок задан прямо: постоянные в виде собственного веса, монтажные, кратковременные климатические, особые климатические и особые от падения БПЛА п. 7.1.2. Отдельно свод правил требует учитывать динамические ударные нагрузки от соударяющегося с конструкцией аппарата п. 7.7.1 и вычислять динамические нагрузки от воздушной ударной волны — именно они определяют расстояние от защищаемого объекта до ЗОК п. 7.4.1. Методики гололёдных, ветровых и особых нагрузок — в Рекомендациях Минстроя [5], на которые СП ссылается напрямую; почему без этого документа расчёт «по СП 542» невозможен, разобрано в статье об альбомах типовых решений.

Здесь и обнаруживается главная проблема монтажа «по месту». Подрядчик мог прикинуть конструкцию на собственный вес и ветер, но не на экстремальный гололёд с проницаемостью полотна не более 75 % п. 9.2.2, не на удар аппарата и не на ударную волну. Аргумент «оно стоит уже год» не работает: нагрузки сезонные, а особые — не проверялись ни разу.

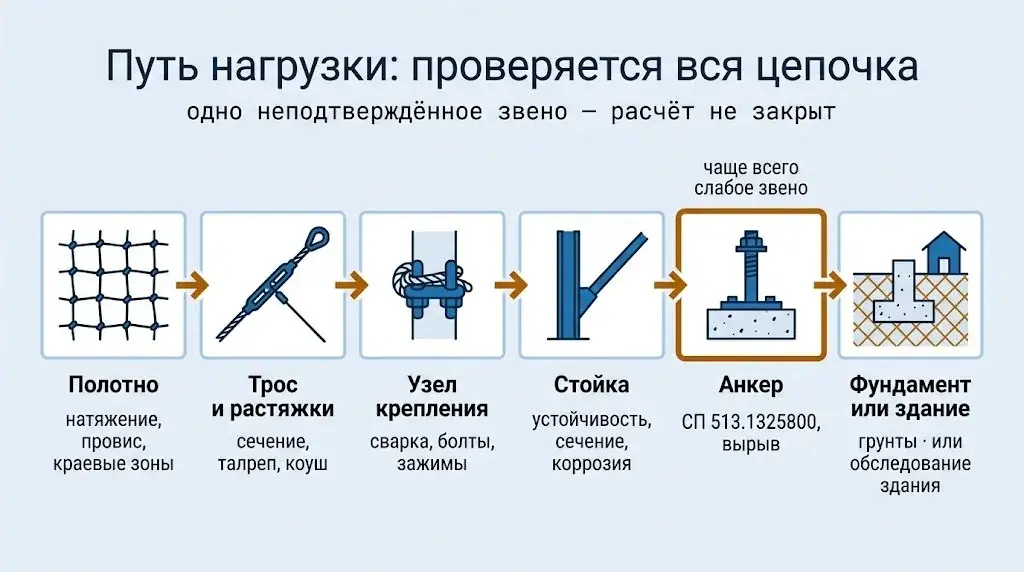

Шаг 4. Проверить не только каркас, но и весь путь нагрузки

Для существующей конструкции проверяется вся цепочка передачи усилия. Если одно звено неизвестно или не проходит, расчёт всей схемы нельзя считать закрытым.

Нажмите, чтобы открыть схему крупно

Что оценивают по каждому звену: натяжение и провисание сетки, работу краевых и угловых зон, соединения канатов и сетки с опорами, сварные и болтовые соединения, анкерные крепления по СП 513.1325800, устойчивость стоек и пространственного каркаса, фундаменты по фактическим грунтовым данным, коррозионное состояние, возможность замены повреждённого участка после срабатывания защиты. Если применено полотно, характеристики которого не подтверждены, его несущая способность должна быть доказана для эксплуатационных и особых сочетаний п. 6.2.1 — название материала и паспорт поставщика расчёт не заменяют. Как устроено полотно и почему сетка без каркаса не работает — в статье об антидроновой сетке.

Шаг 5. Проверить эксплуатационные ограничения

Сооружение не должно создавать новую опасность для самого объекта. ЗОК не должны препятствовать «проезду и маневрированию передвижной пожарной техники» и ограничивать «действие систем пожарной автоматики и средств пожаротушения» п. 4.5. Для уже смонтированной конструкции это проверяется по факту: ворота, проезды, площадки для техники, доступ к гидрантам и к инженерному оборудованию. Дальше — расстояние между полотном и объектом с учётом прогиба п. 10.5, доступ для обслуживания и замены элементов, молниезащита и заземление по ГОСТ Р 59789 п. 9.6, пересечения с коммуникациями, влияние на эксплуатацию кровли, фасада и оборудования. На взрывопожароопасном объекте добавляется требование негорючести полотна п. 9.2.3 — отдельный разбор в статье о защите НПЗ и нефтебаз.

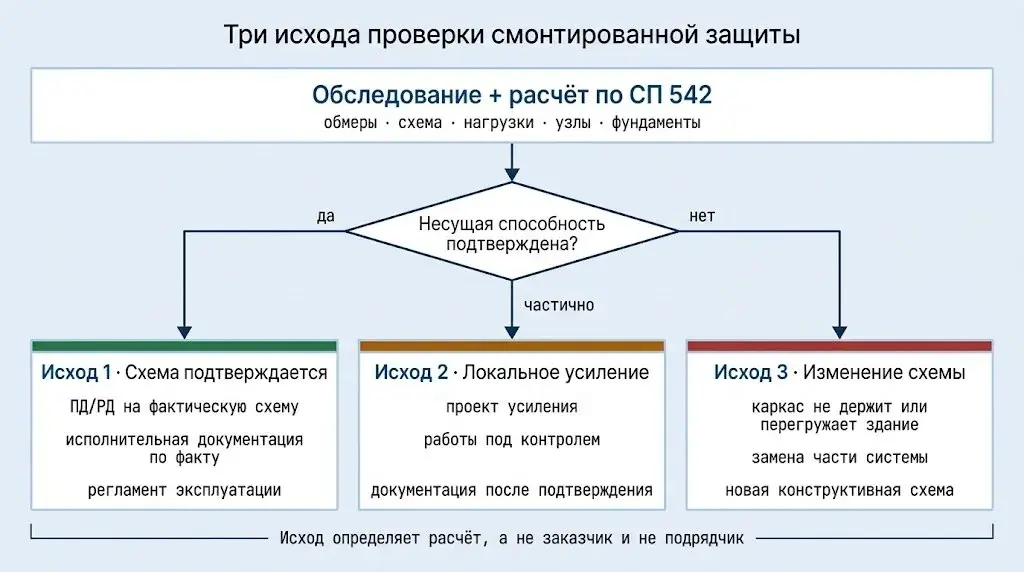

Три исхода обследования и расчёта

После технической проверки возникает один из трёх сценариев. Какой именно — определяется расчётом, а не пожеланием.

Что можно и чего нельзя восстановить в исполнительной документации

Раздел 10 СП 542 описывает, как сооружение должно было строиться: входной контроль применяемых материалов п. 10.1; перечень исполнительной документации определяет и утверждает эксплуатирующая организация или застройщик п. 10.2, ведёт её лицо, осуществляющее строительство п. 10.3, и передаёт застройщику до приёмо-сдаточных работ п. 10.4; монтаж — по ПОС и ППР п. 10.6; приёмка — проверка состояния и числа компонентов, маркировок и выборочный контроль размеров не менее трёх элементов опор и сеток п. 10.8.1. У сооружения без проекта, как правило, нет ни перечня, ни ППР, ни актов на скрытые работы.

Правильная задача — восстановить ту документацию, которую можно подтвердить фактическими данными. И здесь есть граница, которую переступать нельзя: оформлять задним числом акты на скрытые работы, которые никто не контролировал, или подписывать результаты не проводившегося входного контроля. Там, где подтверждений нет, пробел закрывают обследованием, испытанием, вскрытием или повторным выполнением узла под контролем. Это медленнее, чем «дорисовать папку», зато такая документация отвечает на инженерный вопрос: что действительно построено и почему этому можно доверять. После оформления вступает в силу раздел 11: регламент контроля, ответственные лица, журнал состояния компонентов и изъятие дефектных элементов пп. 11.1–11.6.

Нажмите, чтобы открыть схему крупно

Практический порядок действий

1. Заморозить переделки, собрать всё имеющееся

   Результат: исходный архив объекта — договоры, счета на материалы, переписка с монтажником, фото с монтажа.

2. Обмеры, фотофиксация, обследование

   Результат: модель фактического состояния конструкции.

3. Определить схему — независимая или зависимая

   Результат: понимание пути передачи нагрузок и объёма обследования здания.

4. Уточнить материалы, узлы, анкеры, фундаменты

   Результат: расчётные характеристики, подтверждённые документами, вскрытиями или испытаниями.

5. Расчёт на эксплуатационные и особые воздействия

   Результат: заключение о несущей способности каждого звена цепочки.

6. Проверка пожарных, эксплуатационных и монтажных ограничений

   Результат: перечень несоответствий.

7. Выбрать исход: сохранить, усилить, заменить

   Результат: техническое решение, согласованное с эксплуатирующей организацией.

8. Выпустить ПД/РД и проект усиления при необходимости

   Результат: комплект документации на существующее сооружение; решение о необходимости экспертизы и согласований.

9. Корректирующие работы под контролем

   Результат: подтверждённое исполнение с актами, которые есть на самом деле.

10. Исполнительная документация и регламент эксплуатации

    Результат: основание для приёмки, журнал по разделу 11, порядок осмотров и замены элементов.

Нужна ли экспертиза и согласования

Универсального ответа нет, есть логика определения. Три вопроса, которые решают: является ли сооружение объектом капитального строительства (фундаменты, неразрывная связь с землёй, срок службы); стоит ли оно на опасном производственном объекте или объекте ТЭК; затрагивает ли оно конструкции существующего здания. Ответы «нет / нет / нет» обычно означают внутреннюю приёмку и регламент эксплуатации; любое «да» — отдельную проверку требований ГрК РФ, ФНП или сетевой организации. Что именно подготовить, чтобы проектировщик ответил на эти вопросы быстро, — в статье «ТЗ на защиту от БПЛА: 46 вопросов».

Самопроверка: с чем вы придёте к проектировщику

Отметьте, что у вас есть на руках. Это не оценка сооружения — это оценка того, насколько быстро его можно проверить.

Восемь вопросов проектировщику до договора

Если ответ на них сводится к «снимем размеры и нарисуем КМ», это ещё не проверка сооружения.

1. Предусмотрен ли выезд и инструментальное обследование, а не работа по присланным фото?
2. Кто и как подтверждает фактические материалы и узлы — документы, вскрытия, испытания?
3. Проверяется ли существующее здание при зависимой схеме, по п. 8.2.5 и ГОСТ 31937?
4. Какие особые воздействия входят в расчёт — удар аппарата, ударная волна, экстремальный гололёд?
5. Входит ли расчёт фундаментов и анкеров или только надземная часть?
6. Как будут закрываться отсутствующие сведения по скрытым работам?
7. Получу ли я перечень несоответствий и варианты доработки, а не только комплект чертежей?
8. Кто формирует требования к приёмке и регламент эксплуатации после корректировки?

Нормативная база на дату публикации

Действует СП 542.1325800.2024, утверждённый приказом Минстроя России от 25.12.2024 № 910/пр и введённый в действие 26.01.2025, в исходной редакции. Проект Изменения № 1 прошёл публичное обсуждение в июле–августе 2026 года (разработчик — НИУ МГСУ); на дату публикации изменение не утверждено, и применять его положения как действующие требования нельзя. Для объектов с длинным циклом проект стоит отслеживать.

Вывод для владельца сооружения

Смонтированная без проекта защита — не приговор и не повод её сносить, но и не то, что можно закрыть папкой чертежей. Единственный работающий путь: обследование, восстановление расчётной модели, проверка всей цепочки от полотна до фундамента и честный выбор одного из трёх исходов. Чем раньше это сделано, тем дешевле: до первого гололёда, а не после него.
