Защита НПЗ, нефтебаз и резервуарных парков от БПЛА: что меняет взрывопожароопасная среда

Запрос «защита НПЗ от БПЛА» звучит одинаково у нефтебазы на десять резервуаров и у завода с установками первичной переработки. Инженерная задача при этом отличается сильнее, чем у любых двух других типов объектов. Причина не в аппарате, от которого защищаются, а в среде: над резервуаром есть газовое пространство и дыхательная арматура, вокруг — обвалование и пожарные проезды, на стенке — кольца орошения и пенокамеры, а сама площадка — опасный производственный объект с декларацией и регламентом огневых работ. Каждое из этих обстоятельств ограничивает конструкцию защиты, и этих ограничений в самом СП 542 нет — они приходят из других документов.

Почему нефтебаза и НПЗ — отдельный класс задач

Для проектировщика ЗОК обычный промышленный объект — это здание или площадка с оборудованием, вокруг которых надо разместить каркас и сетку. На объекте хранения и переработки нефтепродуктов добавляются три слоя требований, и каждый живёт в своём документе.

• Промышленная безопасностьНефтебаза и НПЗ — опасные производственные объекты по 116-ФЗ. Для складов нефти и нефтепродуктов действуют ФНП, утверждённые приказом Ростехнадзора от 15.12.2020 № 529; для нефтеперерабатывающих и нефтехимических производств — «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» (приказ от 15.12.2020 № 533). Любое новое сооружение на территории ОПО попадает под эти правила: размещение, огневые работы, изменения в документации.
• Пожарная безопасностьСП 155.13130.2014 «Склады нефти и нефтепродуктов. Требования пожарной безопасности» в редакции с Изменением № 2 (приказ МЧС России от 29.12.2023 № 1384) задаёт противопожарные расстояния, проезды, обвалование, стационарные установки охлаждения и пенотушения резервуаров. Классификация взрывоопасных зон — статья 19 Федерального закона № 123-ФЗ.
• Защита от БПЛАСП 542.1325800.2024 — единственный документ о самой конструкции. Он знает о взрывопожароопасных объектах ровно одно требование п. 9.2.3 и одно общее ограничение по пожарной охране п. 4.5. Всё остальное проектировщик обязан взять из двух первых слоёв.

Отсюда главное отличие: на обычном объекте ЗОК проектируют «от угрозы» — выбирают уровень защиты, расчётный аппарат, состав элементов. На нефтебазе проектируют «от среды» — сначала выясняют, что конструкции нельзя, и только потом подбирают, что она должна выдерживать.

Негорючее полотно: единственное прямое требование СП 542

Свод правил формулирует коротко: «На взрывопожароопасных объектах использование сеток из горючих материалов запрещается» п. 9.2.3. За одной фразой стоят несколько практических следствий.

Первое — маркетинговые определения не работают. «Огнестойкая», «трудногорючая», «с антипиреновой пропиткой» — это не «негорючая». Горючесть строительных материалов подтверждается испытаниями по ГОСТ 30244 с отнесением к группе НГ, и именно такой протокол должен быть у полотна. Полимерные и композитные сетки СП 542 в принципе допускает при подтверждении характеристик п. 6.2.1, но на нефтебазе к этому подтверждению добавляется группа горючести — и большинство полимерных полотен её не проходят.

Второе — стальное полотно решает вопрос горючести, но ставит два новых. Стальная сетка во взрывоопасной зоне должна быть заземлена и увязана с молниезащитой: молниезащиту ЗОК проектируют по ГОСТ Р 59789 п. 9.6, и на резервуарном парке это означает совместную работу с уже существующей системой молниезащиты и защиты от статического электричества, а не отдельный контур. Кроме того, при ударе аппарата о стальные элементы возможно искрообразование — этот сценарий рассматривают вместе с границами взрывоопасных зон по статье 19 123-ФЗ: полотно и каркас должны располагаться выше и вне зон, где возможно образование взрывоопасной смеси в нормальном режиме работы.

Третье — требование к проницаемости никуда не исчезает. Сетка при расчётном гололёде должна сохранять проницаемость не менее 75 % п. 9.2.2; для стальной сетки над резервуаром с орошением это значит, что зимой на полотне может намерзать не только гололёд, но и вода от испытаний систем охлаждения — режим проверки установок нужно учесть в задании.

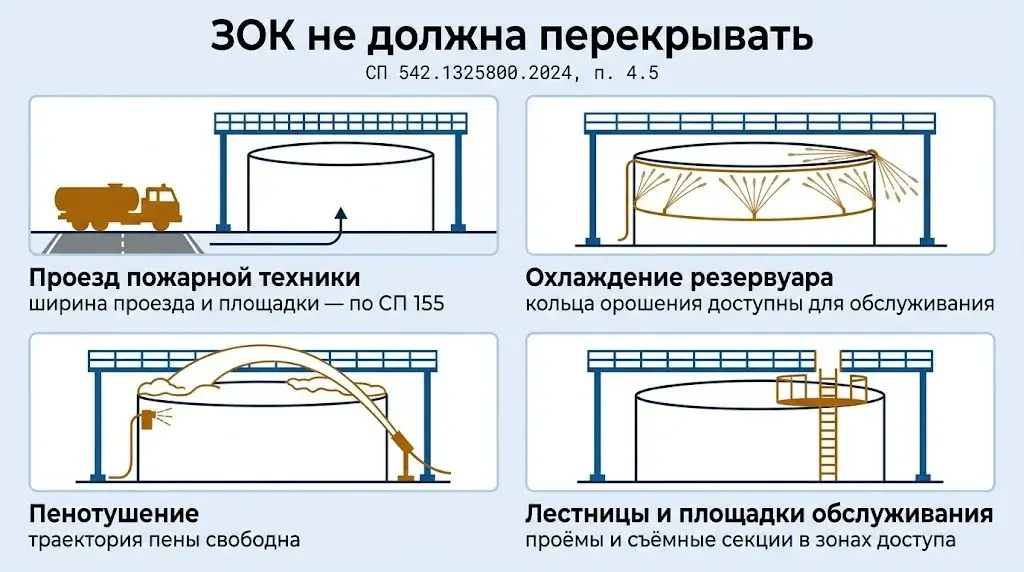

Пожарная охрана и стационарные системы: п. 4.5 на языке резервуарного парка

СП 542 требует, чтобы ЗОК не создавали препятствий «для проезда и маневрирования передвижной пожарной техники» и не ограничивали «действие систем пожарной автоматики и средств пожаротушения» п. 4.5. Для здания это обычно означает не перегораживать пожарный проезд. Для резервуарного парка список длиннее, потому что средств пожаротушения здесь несколько, и каждое работает в своей геометрии.

Последняя строка — самая недооценённая. Обычно конструкцию ЗОК рассчитывают на удар аппарата и климат. На резервуарном парке к этому добавляется вопрос, как ведёт себя защитное сооружение, когда горит то, что оно защищает. Ответ на него влияет на выбор материала каркаса, схему опирания и на то, где именно ставить опоры относительно соседних резервуаров.

Резервуар как защищаемый объект

Здание можно накрыть сеткой с отступом и забыть о нём. С резервуаром так не получится по четырём причинам.

1. Дыхательная арматура и газовое пространство

   Клапаны, огнепреградители и вентиляционные патрубки на кровле выбрасывают пары нефтепродуктов при заполнении и нагреве. Зона над кровлей — взрывоопасная зона по 123-ФЗ. Полотно располагается выше этой зоны, а зазор между кровлей и сеткой задаётся не только прогибом полотна при ударе (минимальное расстояние до защищаемого объекта — по Рекомендациям Минстроя [5], раздел 8), но и границей зоны.

2. Обслуживание кровли и стенки

   Замер уровня, отбор проб, ревизия клапанов, ремонт кровли, зачистка — регулярные операции, которые требуют доступа с лестниц и кольцевых площадок. Если сетка спускается по периметру, в ней должны быть предусмотрены проёмы и съёмные секции в зонах доступа, а не «потом прорежем».

3. Обвалование

   Каре резервуаров ограничено обвалованием, внутри которого размещение сооружений регламентировано ФНП и СП 155. Опоры каркаса по умолчанию выносят за обвалование — это увеличивает пролёт и высоту конструкции, но снимает вопросы к размещению внутри каре. Опоры внутри обвалования — исключение, которое согласовывается с эксплуатирующей организацией и отражается в документации ОПО.

4. Стенка и кровля не несущие для внешних нагрузок

   Резервуар рассчитан на гидростатику, ветер, снег и вакуум в газовом пространстве. Сосредоточенные нагрузки от опор, тросов и оттяжек в его расчётной схеме отсутствуют. Отсюда следующий раздел.

Зависимая или независимая схема: для резервуара выбора нет

СП 542 различает две схемы по тому, куда уходит нагрузка. У независимой ЗОК нагрузки «передаются на собственный несущий каркас и фундаменты, минуя защищаемый объект» п. 6.3.1; у зависимой — «передаются на защищаемый объект» п. 6.3.2. Для зависимой схемы обязателен поверочный расчёт существующих конструкций, а при необходимости — обследование их технического состояния по ГОСТ 31937 п. 8.2.5.

Для резервуаров РВС вопрос закрыт: крепить каркас и тросы к стенке или кровле нельзя, схема только независимая. Для остальных объектов площадки ответ зависит от типа сооружения. Выберите объект, чтобы увидеть, какая схема применима и что она тянет за собой.

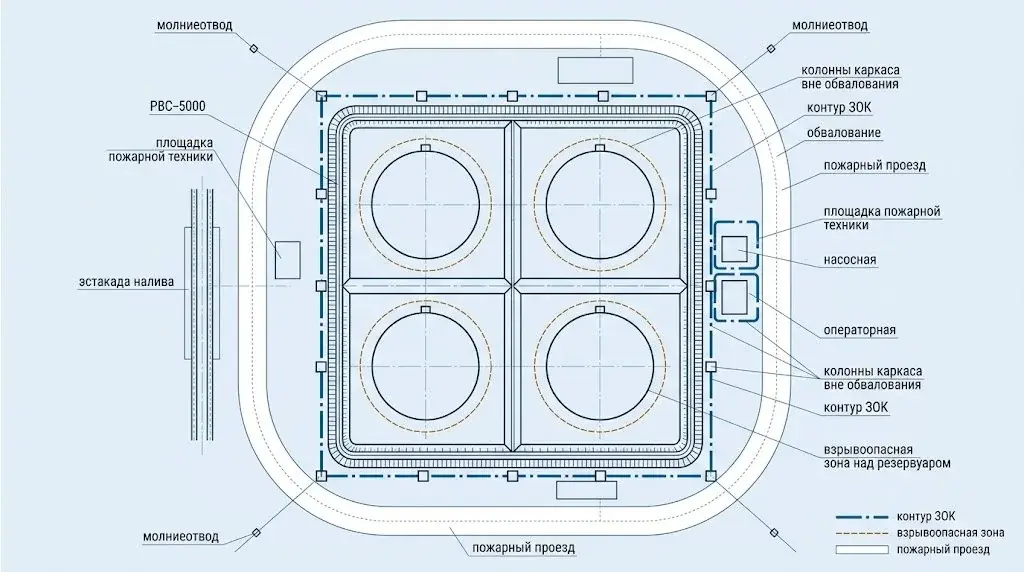

Пример проектного решения: резервуарный парк из четырёх РВС-5000

Группа из четырёх резервуаров РВС-5000 (общий объём 20 000 м³, диаметр около 22,8 м, высота около 12 м, расстановка 2 × 2) на действующем предприятии нефтепереработки. Задача — единое стационарное защитное сетчатое сооружение над всей группой без длительной остановки производства, с сохранением доступа к резервуарам и пожарных проездов. Заказчик, локация и расчётный сценарий воздействия не раскрываются.

Что в этом примере характерно именно для нефтебазы: опоры вынесены из каре, поэтому пролёты вышли большими, а каркас — высоким; зазор над кровлей задан с запасом относительно прогиба полотна; операторная и насосная получили локальные экраны, а не общее укрытие — потому что для них другой расчётный сценарий и другой уровень защиты. Подробнее о том, из чего складывается такая конструкция и почему полотно без каркаса не работает, — в статье «Антидроновая сетка: виды, размер ячейки, материалы».

Что защищать: «жизненно важный агрегат» и уровень защиты

Свод правил вводит термин «жизненно важный агрегат» — «совокупность элементов защищаемого объекта, выход из строя которых приводит к прекращению его функционирования» п. 3.1.8. Для нефтебазы это не абстракция, а первый вопрос задания: накрывать всё или защищать то, без чего объект останавливается.

Уровень защиты по таблице Б.1 определяет эксплуатирующая организация или заказчик в задании на проектирование — проектировщик его не назначает. Таблица 6.1 связывает уровень с составом элементов (1-й уровень — самый полный: дополнительные сетки — с 3-го уровня, тюфяки и маты — со 2-го, противоосколочные стенки — только на 1-м), таблица 6.2 — с типом расчётного аппарата. На практике для объектов нефтепереработки уровень задают неодинаковым для разных зон площадки, и это нормальная инженерная логика.

Нагрузки: что добавляет среда к пяти группам

Состав нагрузок задаёт п. 7.1.2: постоянные, монтажные, кратковременные климатические, особые климатические и особые от падения БПЛА. Для резервуарного парка каждая группа получает свою специфику.

• Климатические на большой высотеКаркас 16–18 м над открытой площадкой без затенения соседними зданиями — ветровая нагрузка на полотно и каркас становится определяющей для сечений колонн и фундаментов. Гололёд на стальной сетке с учётом п. 9.2.2 и особые гололёдные нагрузки по [5] п. 12.3 — второй по значимости случай.
• Особые от падения БПЛАНагрузки от падения аппарата и осколочное воздействие определяются по Рекомендациям Минстроя [5]; открытая методика взрывных и осколочных нагрузок — в приложениях В и Д Рекомендаций МЧС России 2024 года. Для резервуара важен не только удар о полотно, но и что происходит с фрагментами: они не должны попасть на кровлю и в зону дыхательной арматуры.
• Аварийная ситуация на самом объектеПожар или взрыв резервуара под конструкцией — сценарий, которого в п. 7.1.2 нет, но который эксплуатирующая организация обязана рассмотреть: ЗОК не должна становиться источником вторичных повреждений соседних резервуаров при обрушении.
• ТемпературныеБольшие пролёты стального каркаса на открытой площадке — температурные деформации и работа узлов тросовой системы в диапазоне от расчётной зимней до летней температуры с учётом нагрева от солнца.
• МонтажныеМонтаж на действующем ОПО: ограниченные зоны работы кранов над резервуарами, укрупнительная сборка блоков за обвалованием, поэтапная установка без остановки хранения. Монтажный случай для каркаса нередко оказывается расчётным для отдельных элементов.

Чек-лист исходных данных для ЗОК на нефтебазе

Десять пунктов, без которых проектировщик не может выпустить ничего, кроме концепции. Отметьте, что у вас есть.

Пять ошибок, которые встречаются в проектах для нефтебаз

1. Полотно выбрано по цене и ячейке, а не по горючести

   Самая частая ошибка и самая дорогая: полимерная сетка на резервуарном парке — прямое нарушение п. 9.2.3, которое обнаруживается при первой же проверке и требует полной замены полотна.

2. Опоры внутри обвалования «потому что так короче пролёт»

   Экономия на каркасе оборачивается согласованиями с Ростехнадзором, изменением документации ОПО и, нередко, переносом опор после замечаний.

3. Сетка перекрыла траекторию пены и подъезд к гидранту

   Проверка по п. 4.5 сделана формально — «проезд не перегорожен». А зона установки автолестницы и лафетного ствола оказалась под оттяжками.

4. Каркас закреплён к резервуару

   Зависимая схема на РВС — недопустима. Стенка резервуара не рассчитана на сосредоточенные усилия от тросов, а поверочный расчёт по п. 8.2.5 здесь даст очевидный результат.

5. Забыты режимы обслуживания

   Конструкция построена, а на кровлю для ревизии клапана нужно резать полотно. Проёмы, съёмные секции и люки проектируются с первого эскиза, по регламенту эксплуатирующей организации.

Организация работ на действующем производстве

Проектирование ЗОК для нефтебазы отличается от проектирования для нового строительства ещё и порядком. Объект работает, остановки нет, любая сварка — огневые работы по наряду-допуску. Это влияет на конструктив уже на стадии концепции.

Что закладывается в проект ради монтажа: болтовые узлы вместо сварки в зоне обвалования; укрупнительная сборка блоков каркаса на площадке за пределами каре; последовательность установки, при которой ни один резервуар не остаётся под подвешенным грузом; монтаж полотна с земли или с каркаса, без работы над кровлей. Изготовитель сетчатых элементов проводит испытания по программе, согласованной с проектировщиком п. 10.7.1, — на нефтебазе к программе добавляют подтверждение группы горючести.

После ввода в эксплуатацию действуют общие требования раздела 11: эксплуатирующая организация ведёт контроль состояния компонентов ЗОК по регламенту, назначает ответственных и ведёт журнал пп. 11.1–11.3; дефектные элементы изымаются из эксплуатации п. 11.6. Для резервуарного парка регламент осмотра стоит дополнить проверкой после каждого срабатывания систем орошения и после каждого инцидента с аппаратом, а загрязнение полотна нефтепродуктами считать поводом для внеочередной проверки: горючесть чистого и пропитанного полотна — разные вещи.

Вывод для заказчика

Защита резервуарного парка от БПЛА — это проект сооружения на опасном производственном объекте, и относиться к нему нужно так же, как к любому другому сооружению на ОПО. Три вещи определяют результат: негорючее полотно с протоколом, а не с рекламным описанием; независимый каркас с опорами вне обвалования и зазором над кровлей, увязанный с пожаротушением, молниезащитой и обслуживанием; и порядок работ, при котором предприятие не останавливается. Всё остальное — уровень защиты, состав элементов, нагрузки — считается по СП 542 так же, как для любого объекта, но только после того, как среда задала свои границы.
